SOFTWARE EC709 PONTI TERMICI - NOVITA'

EDILCLIMA S.R.L.

Via Vivaldi, 7

28021 Borgomanero (NO)

Tel. 0322 835816

Fax 0322 841860

www.edilclima.it

Campo d’impiego

Software per la valutazione della trasmittanza termica lineica dei ponti termici

Descrizione del prodotto

EC709, software per il calcolo del valore di trasmittanza termica lineica

EC709 - versione 2 - consente di determinare la trasmittanza termica lineica dei ponti termici al variare dei parametri progettuali di maggiore interesse secondo la procedura dettagliata prevista dalle norme UNI EN ISO 14683 ed UNI EN ISO 10211.


È possibile utilizzare EC709 autonomamente (stand alone) oppure integrato in EC700 Calcolo prestazioni energetiche degli edifici.

Nel primo caso, il modulo EC709 determinerà la trasmittanza termica lineica riferita sia alle dimensioni interne (ji) che alle dimensioni esterne (je).

Nel secondo, invece, verrà determinata la trasmittanzatermica lineica riferita alle dimensioni esterne (je),coerentemente con la modalità di rilievo delle superfici disperdenti adottata da EC700.



In entrambi i casi, EC709 consente di effettuare la verifica della temperatura critica, finalizzata a scongiurare eventuali fenomeni di condensa superficiale in luogo del ponte termico.



Caratteristiche

Per ogni ponte termico EC709 fornisce il modello geometrico, l’andamento qualitativo delle linee di flusso e delle isoterme, i valori di trasmittanza termica lineica, calcolati in funzione del parametri progettuali individuati dall’utente, ed il fattore di temperatura frsi necessario per effettuare la verifica di temperatura critica.

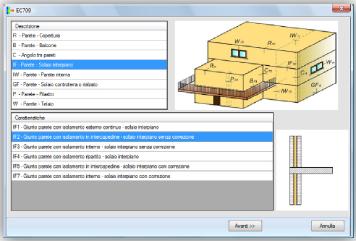

La rappresentazione grafica delle tipologie e delle diposizioni degli strati di isolante nelle strutture coinvolte, consente al progettista una facile e veloce identificazione del ponte termico oggetto di studio.



EC709 consente di calcolare le seguenti tipologie di ponte termico:

  • giunzioni tra elementi di involucro esterni (tra parete e copertura, tra parete a balcone, angolo tra pareti);
  • giunzioni tra pareti esterne con solai di interpiano e pareti interne;
  • giunzioni tra pareti esterne con solai rialzati o controterra;
  • pilastri in pareti esterne;
  • ponti termici in prossimità di porte e finestre.

Una volta scelta la tipologia di ponte termico, è possibile procedere con la sua caratterizzazione, che prevede di specificare le caratteristiche principali delle strutture che lo compongono (trasmittanze termiche, spessori, conduttività dei laterizi, ecc..), determinando così precisi valori di trasmittanza termica lineica.



Per facilitare l’inserimento di tali caratteristiche è possibile visualizzare i dati delle strutture edili coinvolte nel ponte termico (funzionalità presente solo nell’utilizzo di EC709 integrato in EC700).



E’ infine possibile effettuare la verifica di temperatura critica del ponte termico, finalizzata a scongiurare la comparsa di condensa superficiale. La verifica può essere condotta variando le condizioni al contorno sia esterne che interne.



Stampe

Le stampe sono tutte disponibili in formato .RTF,in tal modo l'utente può effettuare integrazioni e/o personalizzazioni dei documenti prima di procedere alla stampa definitiva.



Principali modifiche alla versione 1

  • Ampliamento delle tipologie di ponte termico simulabili (circa 200).
  • Visualizzazione grafica delle tipologie di ponte termico e degli isolanti coinvolti nelle strutture per facilitarne la scelta.
  • Possibilità di visualizzare le strutture coinvolte nel ponte termico per una più facile caratterizzazione dello stesso                (funzionalità presente nella versione integrata in EC700 Calcolo prestazioni energetiche degli edifici).
  • Verifica della temperatura minima accettabile in luogo del ponte termico finalizzata a scongiurare fenomeni di condensa.
