No-Flex: installazione di pannelli FV di grandi dimensioni

13/02/2023

Sun Ballast lancia No-Flex, la soluzione che permette l’installazione di pannelli FV di grandi dimensioni e garantisce efficienza energetica e durabilità dell’impianto.

No-Flex è il sistema di installazione per pannelli fotovoltaici di grandi dimensioni che garantisce resistenza e durata nel tempo, messo a punto da Sun Ballast per rispondere alle mutevoli esigenze del mercato del fotovoltaico. Si tratta di un prodotto capace di rispondere con prontezza ed efficacia a precise esigenze tecniche legate alla gestione dei pannelli di grandi dimensioni, dalla progettazione all’installazione.

Indice degli argomenti

La diffusione dei pannelli fotovoltaici di grandi dimensioni

Il mercato del fotovoltaico ha visto aumentare la domanda di pannelli di grandi dimensioni, capaci di apportare grandi benefici in termini di efficienza dell’impianto dal momento che producono una maggiore quantità di energia rinnovabile.

Se da un lato queste soluzioni generano grandi benefici a livello di efficienza, dall’altro emergono le difficoltà legate alle dimensioni maggiorate in termini di installazione. L’installazione di moduli più grandi, infatti, implica una minore resistenza ai carichi di vento e neve, dovuta non solo all’aumento delle dimensioni ma anche all’assottigliamento dei pannelli.

Sulla base di queste considerazioni si è reso necessario lo sviluppo di una soluzione tecnica capace di favorire l’espansione di questa tendenza di mercato, garantendo sicurezza e affidabilità.

Dalla ricerca Sun Ballast nasce No-Flex

Sun Ballast, una volta appurata la necessità di una nuova soluzione, ha attivato il proprio reparto Ricerca e Sviluppo che ha messo in campo esperienza e know-how progettando e brevettando una soluzione completamente nuova: No-Flex, la piastra in acciaio posizionata e fissata direttamente sulle zavorre che presentano già un inserto filettato M8.Questa soluzione è brevettata per i pannelli di grandi dimensioni posati in orizzontale, ma si adatta anche ai pannelli di dimensione minori quando richiesta dai manuali di montaggio. La piastra No-Flex prevede l’inserimento di un ulteriore zavorra nel centro dei pannelli che permette di fissare i moduli in più punti e di aumentare la stabilità del pannello stesso.

I vantaggi generati da No-Flex

Questa modalità offre molteplici vantaggi:

incremento della resistenza al vento dell’intero impianto fotovoltaico grazie all’incremento di carico statico
incremento della resistenza del carico neve
eliminazione della flessione centrale dei pannelli
rispetto dei parametri d’appoggio dei moduli garantiti dalla casa produttrice.

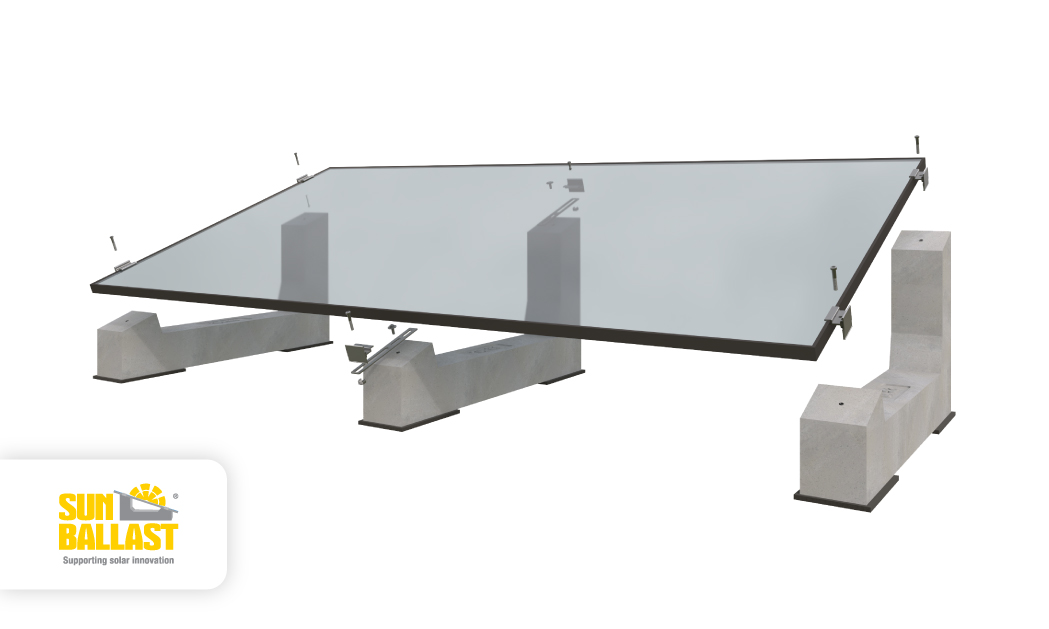

L’aumento della resistenza ai carichi è garantito dall’aggiunta di una terza zavorra centrale e della staffa No-Flex a cui poi viene fissato il pannello tramite l’utilizzo di morsetti.

Il risultato? Un’incredibile resistenza alle sollecitazioni che potrebbero danneggiare il pannello, sia dal basso con il vento, che dall’alto con la neve. Inoltre, l’aumento dei punti di fissaggio migliora la resistenza strutturale e rende il sistema meccanicamente più robusto, sia in caso di sollecitazioni estreme che per quelle ripetute nel tempo.

Una cornice, poi, abbraccia strutturalmente il pannello e lo rafforza evitando che si apra a causa dei carichi.

Ultimo vantaggio, ma non meno importante, è il pieno rispetto dei requisiti richiesti dai produttori di pannelli per poterne garantire la durabilità, garantito dall’introduzione di un numero maggiore di punti di fissaggio.

Standard qualitativi certificati: i risultati ai test di carico

L’ufficio Tecnico e il reparto Ricerca e Sviluppo Sun Ballast hanno certificato la validità di No-Flex tramite prove di laboratorio, sottoponendo il sistema a due differenti tipologie di prove di carico:

carico distribuito,
carico puntuale.

I test permettono di studiare eventuali rotture, distacchi e malfunzionamenti apprezzabili mediante esami visivi e conseguenti al sovraccarico di pesi applicati. Per effettuare le prove i pesi sono stati distribuiti su tutto il pannello, su lati precisi, su punti localizzati e anche sulla staffa.Dai calcoli effettuati in laboratorio è emersa un’incredibile resistenza al carico: fino a 6000 Pa per il sistema Connect e fino a 2400 Pa per il sistema Standard. Gli stessi test di carico sono stati effettuati anche sulla staffa che ha dimostrato una resistenza di oltre 100 Kg.

Durabilità assicurata, con due tipi di staffa

Sun Ballast offre supporto tecnico e progettuale per supportare il cliente durante l’installazione e assicurarsi che non riscontri difformità rispetto al progetto. Anche nel caso di No-Flex i tecnici Sun Ballast consigliano l’utilizzo in base ad attenti calcoli di dimensionamento, scegliendo il modello ideale per il sistema.

Il sistema Connect e il sistema Standard

Per il sistema Connect, No-Flex è disponibile come staffa a L, fissata sulle 3 diverse tipologie di zavorre che caratterizzano il sistema stesso, mentre per il sistema Standard propone una staffa dritta con 3 asole che viene fissata sulla zavorra aggiuntiva posta centralmente, rendendo il pannello più saldo al sistema.

No-Flex garantisce la durata e la resistenza dell’impianto fotovoltaico negli anni, dimostrando di essere la giusta alternativa in termini di solidità, costi e tempi d’installazione.

No-Flex nel software di progettazione gratuito InSun

Sun Ballast ha, inoltre, integrato No-Flex nel software di progettazione gratuito InSun per poter calcolare, in automatico e in autonomia, la necessaria resistenza ai carichi del pannello, la corretta posa e la garanzia. Su InSun è possibile, inoltre, ottenere in tempo reale la compatibilità del sistema utilizzato con il pannello scelto.
