La soluzione per ventilare o aerare un locale

Campo di impiego

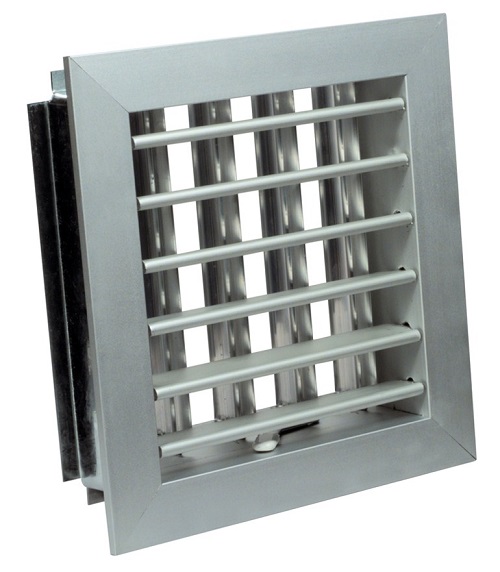

Griglia di ventilazione

Descrizione del prodotto

Per ventilare o aerare un locale si debbono praticare aperture verso l’esterno che vanno protette da griglie o reti metalliche che non ne riducano i passaggi d’aria.

Le griglie debbono perciò rispondere a precisi calcoli e dimensionamenti ed essere anche facilmente ispezionabili per la manutenzione periodica garantendo una pratica e versatile soluzione da posizionare in ogni ambiente.

Tutte le griglie Nicoll sono state progettate in due parti, una perimetrale ed una centrale alettata, estraibile, per poter togliere facilmente la rete da controllare almeno una volta all’anno e/o ispezionare il tubo.

Passaggio aria:

Il passaggio aria è la superficie o sezione libera di un tubo (foro) o di una griglia, chiamato anche area di transito dell’aria, e si esprime in cm2.

  • Il passaggio aria di un tubo si misura calcolando l’area della sezione.
  • Il passaggio aria di una griglia invece varia col variare dello spessore e dell’inclinazione delle alette: è maggiore quando le alette hanno la minor inclinazione possibile.
  • Il passaggio aria di un tubo si riduce se la rete antinsetti o le alette della griglia sono in appoggio all’imbocco dello stesso.
  • Il passaggio aria di una griglia si riduce quando la rete antinsetti è appoggiata alle alette o stampata tra le alette stesse.
  • Una griglia ottimale deve perciò avere la rete che sia tenuta opportunamente distanziata dalle alette e dal tubo. L’aria in transito interesserà così tutta la superficie del tubo, poi quella della rete e infine quella della griglia o viceversa.

Il calcolo del passaggio aria reale tra il tubo, la rete e la griglia, tra loro distanziate, si ottiene misurando ogni superficie libera separatamente: il passaggio aria minore sarà quello reale.

Portata d’aria:

La portata d’aria è la quantità di aria che transita attra La portata dipende:

  • dalla sezione di passaggio (cm2) S
  • dalla velocità dell’aria (m/s) V

Secondo la formula: QV = 0.36 x V x S = (m3/h)

Esempio:
griglia (S) cm2 100
velocità dell’aria (V) m/s 1
(Por tata volumetrica) QV = 0.36 x 1 (V) x 100 (S)= 36 m3/h

La gamma:

GRIGLIA CON PARTE ALETTATA ESTRAIBILE – BREVETTATA
Tutte le griglie sono state progettate in due parti, una perimetrale ed una centrale alettata, estraibile, per poter togliere facilmente la rete da controllare almeno una volta all’anno e/o ispezionare il tubo.

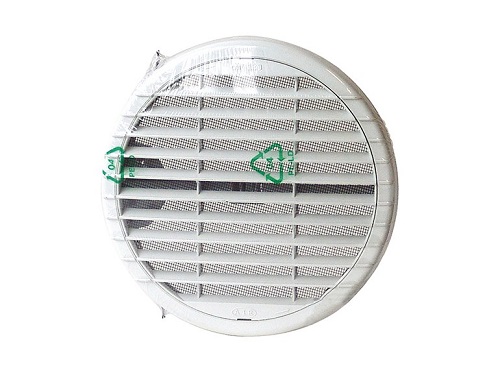

GRIGLIA TONDA AD INCASSO
Per smontare la griglia basta ruotarla in senso antiorario afferrandola per le alette ed estrarre.

GRIGLIA TONDA CON MOLLA BREVETTATA
Per smontare la griglia basta ruotarla in senso antiorario afferrandola per le alette ed estrarre.

GRIGLIA QUADRATA CON MOLLA BREVETTATA
Per smontare la griglia basta inserire un cacciavite a taglio nell’apposita fessura ed estrarre senza forzare.

ALETTE INCLINATE A 30°
Le alette della griglia sono inclinate a 30° per consentire un massimo passaggio d’aria e una sufficiente protezione antipioggia.

Materiali e colori:

Le griglie sono realizzate in:

  • ABS antiurto con additivo anti UV per una maggiore resistenza ai raggi ultravioletti
  • Colori:
    – Bianco per gli interni e per edifici con i colori chiari

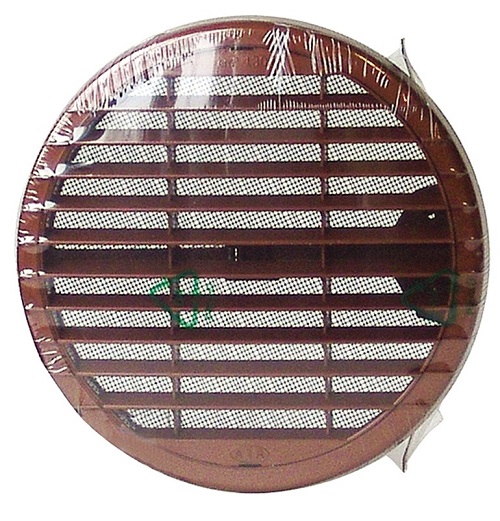

    – Rame Ossidato da installare preferibilmente in queglI edifici con colori pastello o con mattoni faccia a vista
  • PVC la struttura ed il materiale sono particolarmente resistenti e quindi si possono applicare in posizioni esposte ad urti
  • Colori:
    – Grigio RAL 7035
    – Testa di Moro

Rete in alluminio con sezione libera 70%:

Per le griglie si utilizzano una rete antinsetti in alluminio con una sezione libera pari al 70% per consentire un elevato passaggio aria, superiore a quello della griglia a cui è applicata. Ha maglie arrotondate e non è elettrostatica, quindi non attira e non trattiene la polvere a differenza di quelle in plastica che favoriscono un loro rapido intasamento.

Design – modelli dimensioni:

La forma sferica delle nostre griglie è stata progettata per conferire alla struttura una maggiore resistenza agli urti e costituire un’ulteriore elemento di distinzione. La gamma dei modelli e le relative dimensioni sono state attentamente valutate per soddisfare tutte le esigenze possibili.
