Assorbimento d’Acqua e Conduttività Termica dei Materiali Isolanti

Utili indicazioni per approfondire il controllo del passaggio del vapore d’acqua attraverso i materiali e gli isolanti termici.

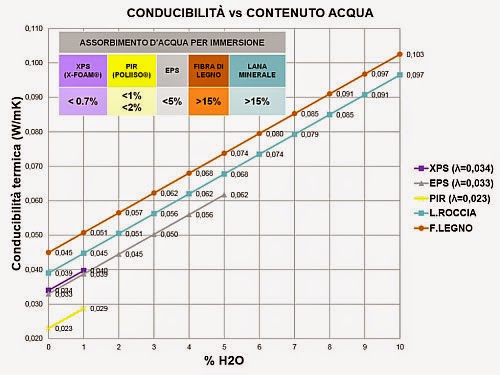

Il vapore d’acqua modifica il comportamento dell’isolante termico, aumentando il valore di conduttività termica e incrementando quindi le perdite energetiche e il rischio di condensazioni. La conduttività termica equivalente dell’acqua è di 0,56 W/mK, un valore molto alto se paragonata ai valori dichiarati del polistirene estruso (XPS) 0,033-0,038 W/mK o a quelli dichiarati del poliuretano espanso (POLIISO®) 0,023-0,028 W/mK. Questa è la ragione per cui una piccola quantità di acqua, inferiore anche del 5% del volume complessivo dell’isolante, provoca un aumento (un peggioramento) considerevole della conduttività.

Assorbimento d'Acqua e Conduttività Termica dei Materiali Isolanti 1

La permeabilità al vapore di un materiale isolante può essere considerata, a seconda del tipo e delle condizioni di applicazione, una caratteristica positiva (permette il normale flusso del vapore) o negativa.

In casi di ambienti con forte presenza di umidità o in presenza di importanti differenze di temperatura tra ambiente esterno ed interno si dovrà, in fase di progetto, prevedere l’eventuale inserimento di una barriera al vapore sul lato caldo della struttura per evitare i fenomeni di condensa all’interno della struttura stessa o dell’isolante. Per determinare la necessità o meno della barriera al vapore e lo spessore del materiale isolante necessario si utilizza generalmente il Metodo Grafico di Glaser.

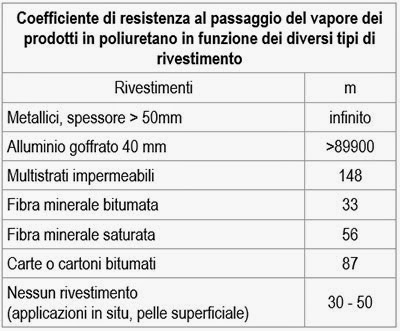

Il progettista può ad esempio adottare isolanti poliuretanici con rivestimenti impermeabili o semipermeabili (nella tabella sotto sono indicati i più comuni) che gli permettono di aumentare, in base alle condizioni di esercizio previste, la resistenza alla diffusione del vapore dello strato isolante.

Il fattore di resistenza alla diffusione del vapore del poliuretano (µ= 30-150) è tale da rendere il materiale facilmente adattabile alle più comuni esigenze applicative.

Assorbimento d'Acqua e Conduttività Termica dei Materiali Isolanti 2
Di seguito i concetti basilari più importanti per comprendere il controllo del passaggio del vapore d’acqua attraverso i materiali e gli isolanti termici.



Permeabilità al vapore di acqua (δp)

La permeabilità al vaporeo acqueo misura il comportamento di un materiale al passaggio dell’umidità, cioè la quantità di vapore d’acqua che attraversa, per unità di tempo, un’unità di superficie del prodotto, per un campione di spessore unitario, quando c’è una differenza di pressione di vapore unitaria.



Le differenti e complesse unità di misura usate in ogni Paese hanno dato luogo ad un fattore adimensionale (senza unità) che è il Fattore di Resistenza al vapore di acqua o fattore µ.



Fattore di Resistenza al vapore di acqua (µ)

                       δ aria (permeabilità al vapore di acqua dell’aria)
            µ =  —————————————————————————-
                      δ prodotto (permeabilità al vapore di acqua del prodotto)



Il fattore adimensionale µ indica quante volte è maggiore la resistenza alla diffusione del vapore di acqua di un prodotto rispetto ad un volume di aria di uguale spessore (per l’aria µ =1).



Per loro natura, tutti i materiali, eccetto il vetro ed i metalli, sono permeabili al vapore di acqua.
Un buon isolante deve evitare però al massimo la penetrazione di vapore d’acqua, al fine di evitare un aumento significativo della conduttività termica durante il corso della vita di esercizio di un prodotto.

Se consideriamo un isolante termico a cellule aperte e a basso fattore µ, in questo caso il vapore d’acqua penetrerà rapidamente nel materiale e lo inumidirà. Un materiale isolante a struttura cellulare chiusa, invece, e ad alto fattore µ, è caratterizzato da un’alta resistenza della penetrazione del vapore d’acqua.

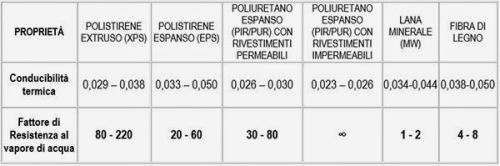

La tabella qui di seguito mette a confronto il comportamento di diversi materiali isolanti:

Assorbimento d'Acqua e Conduttività Termica dei Materiali Isolanti 3

Si può notare che il tipo di materiale col fattore di µ più elevato (∞) è il pannello di poliuretano espanso con supporti impermeabili: questo significa che non esiste pericolo di condensazione all’interno del materiale isolante; la schiuma rimane asciutta ed il potere isolante è costante nel tempo.
Uno studio sperimentale su campioni di poliuretano espanso mostra come i valori di lambda medi per 25 anni oscillano tra 0,025 e 0,028 W/mK per i pannelli con rivestimenti permeabili e tra 0,023 e 0,025 per quelli con rivestimenti impermeabili.
L’altro tipo di materiale isolante con µ elevato è il Polistirene estruso (XPS).
EDILTEC® produce entrambe le linee di prodotti ad elevato µ: le lastre in polistirene estruso X-FOAM®e i pannelli POLIISO®, sia nella versione con rivestimenti impermeabili (POLIISO® AD, POLIISO®TEGOLA, POLIISO® PLUS) che permeabili (POLIISO® SB, POLIISO® VV, POLIISO® ED).

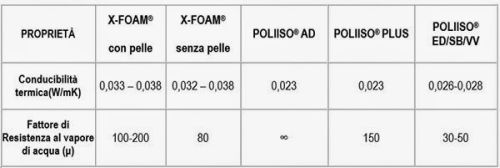

Di seguito le caratteristiche dei prodotti della gamma EDILTEC®

Assorbimento d'Acqua e Conduttività Termica dei Materiali Isolanti 4

Chiaramente, a seconda della tipologia costruttiva, del tipo di applicazione, dell’umidità relativa dell’ambiente e degli sbalzi termici a cui è soggetto, si opterà per un prodotto isolante più o meno resistente al passaggio del vapore, abbinandolo o meno ad una barriera al vapore.

E’ importante sempre effettuare il diagramma di Glaser e verificare che non ci sia mai condensa all’interno delle strutture e, in particolar modo, del materiale isolante, per evitare, come già ribadito, di non peggiorare il valore di conducibilità termica dell’isolante e per non alterare le sue caratteristiche specifiche.

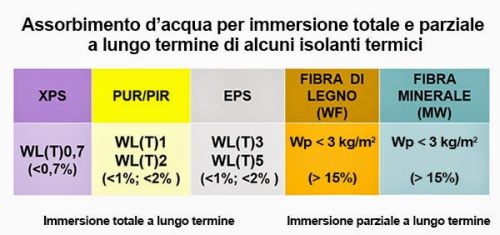

Di seguito un confronto sui contenuti d’acqua in % scaturiti dalle prove di assorbimento d’acqua totale e parziale (EN 12087 e EN 1609) per diversi tipi di materiali isolanti (i dati sono valori medi reperibili da schede tecniche presenti online).

Assorbimento d'Acqua e Conduttività Termica dei Materiali Isolanti 5
