Casa passiva grazie all'integrazione edificio-impianto

Tra i progetti vincitori del concorso Viessmann 2017 la realizzazione di un nuovo edificio residenziale passivo, in cui sono stati integrati gli impianti a fonti rinnovabili e ad alta efficienza

Il progetto “Casa passiva con serra bioclimatica” realizzato a Saumont in provincia di Aosta e firmato da Luca Pallu e Serafino Pallu dello Studio Architettura&Ingegneria, è stato tra i vincitori del Concorso di idee Viessmann del 2017 “Into a new century: energie interconnesse a tutto campo”, dedicato alla progettazione sostenibile, con attenzione all’interconnessione tra il mondo termico e quello elettrico, che ha visto la partecipazione di 252 progettisti, un numero in crescita del 45% rispetto all’anno precedente.

La Giuria ha valutato i lavori, considerando la qualità progettuale globale delle diverse proposte, le soluzioni impiantistiche e tecnologiche utilizzate, innovative, ad alta efficienza energetica, integrate e interconnesse. Sono stati premiati i 5 progetti più interessanti e sono state assegnate 10 menzioni.

I progetti vincitori hanno colpito la giuria perché sono riusciti a integrare soluzioni impiantistiche all’avanguardia e a soddisfare i vincoli legati al fabbisogno di energia attraverso fonti rinnovabili.

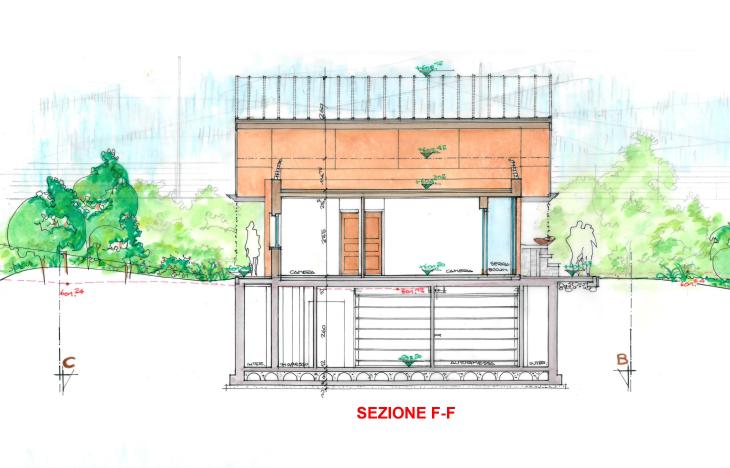

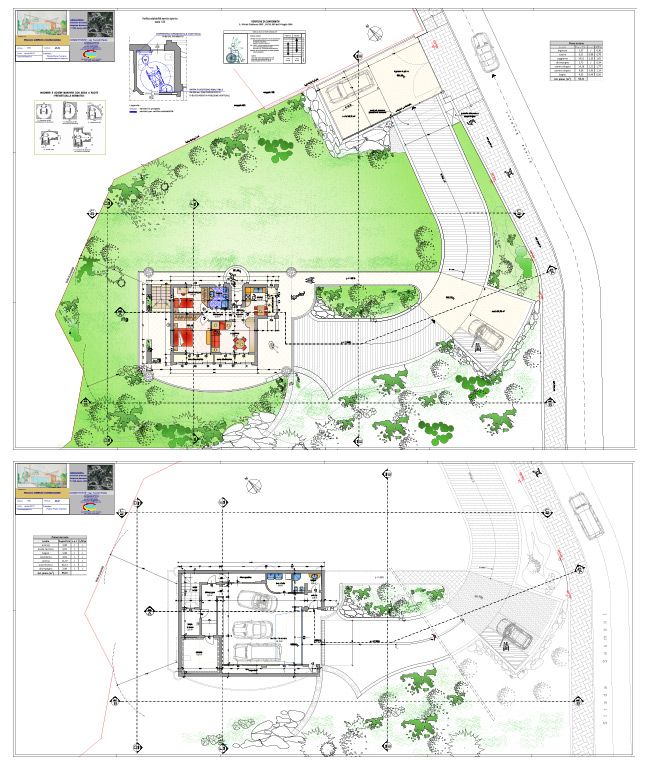

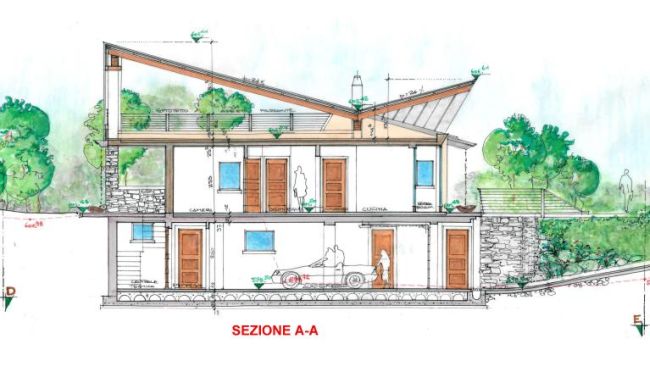

L’edificio residenziale premiato, che è in fase di realizzazione a Saumont, nella zona periferica della città di Aosta, si sviluppa su due piani. Al piano seminterrato si trovano l’autorimessa ed alcuni spazi accessori, mentre al pian terreno c’è l’abitazione.

L’edificio non è particolarmente grande a causa della limitata capacità edificatoria: 184,6m³ di volume lordo e 231,0m³ comprensivo del volume delle serre solari. La fine lavori è prevista per ottobre di quest’anno.

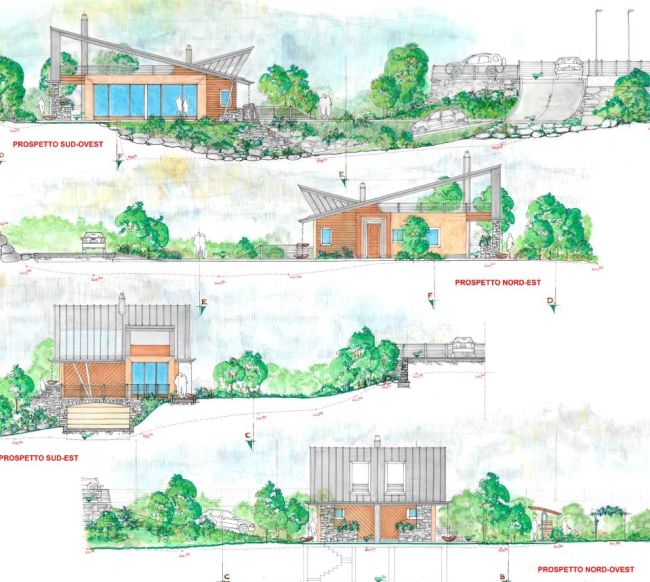

Oltre all’abitazione sono state realizzate 2 serre solari a sud-est e sud-ovest, integrate nella composizione architettonica con l’obiettivo di ottimizzare le prestazioni termiche dell’involucro e ampliare la superficie calpestabile. Grazie a questa scelta è stato possibile aumentare la superficie interna perché il volume occupato dalle due serre non è conteggiato in quello ammesso.

Inoltre, a livello di prestazione energetica, grazie a questa scelta l’EPH,nd (indice di prestazione termica utile per il riscaldamento) è diminuito del 34,71% e l’EPgl,nren (l’indice di prestazione energetica globale non rinnovabile) è migliorato del 23,72%.

I progettisti per limitare lo spessore delle murature esterne, hanno scelto una struttura in X-LAM dello spessore di 11cm, con cappotto esterno in resina fenolica (ʎ=0,02 W/mK).

Per ottimizzare la capacità termica dell’involucro e il comfort termo-igrometrico in tutte le stagioni, sul lato interno della muratura perimetrale e all’intradosso del solaio, sono stati installati pannelli in gesso contenenti pcm del tipo Alba balance di Saint Gobain, con punto di liquefazione a temperature differenziate 23 e 26°C.

Le scelte impiantistiche

Per assicurare contenimento dei consumi e il raggiungimento dello standard di casa passiva i progettisti hanno utilizzato diverse tecnologie rinnovabili e ad alta efficienza energetica e hanno posto assoluta attenzione all’integrazione tra edificio-impianto e alla possibilità di interconnettere i sistemi impiantistici tra di loro per una gestione ottimale.

La potenza termica dell’impianto di ventilazione climatica svolge il compito di unico impianto di riscaldamento e raffrescamento necessario al raggiungimento e al mantenimento del comfort termo-igrometrico.

A livello di impianti è stata installata l’unità V.M.C. Vitovent 300-W di Viessmann con recupero di calore e bypass, con una batteria di post-trattamento. La regolazione della temperatura avviene stanza per stanza con l’ausilio di sonde collegate ad una centralina che gestisce le serrande motorizzate del plenum di mandata.

La modesta energia termica e frigorifera necessaria al funzionamento dell’abitazione viene fornita da una pdc reversibile Vitocal 200-S (5,3 kW). La stessa unità fornisce anche l’energia termica per l’acqua calda sanitaria.

A integrazione del sistema solare termico, costituito da 2 pannelli Vitosol 200-F e pannelli fotovoltaici da 3kWp Vitovolt300, che per ottimizzare l’autoconsumo sono abbinati al sistema di accumulo FV TESLA Powerwall da 6,4kWh e ad un riscaldatore antineve, che in caso di necessità la temperatura del pannello al di sopra di 0°C e impedisce l’accumulo di neve.

Completa la dotazione impiantistica un sistema di recupero del calore dall’a.c.s. di scarico che è in grado di risparmiare fino al 66% del calore altrimenti disperso.
