MODULO A GETTO DOPPIO DI ECOSISM

ECOSISM, modulo a getto doppio per l’isolamento termico e acustico

Modulo a getto doppio

Campo di impiego

Muro strutturale con isolamento termico e acustico a getto doppio

Descrizione del prodotto

MODULO A GETTO DOPPIO
ECOSISM può essere utilizzato per la realizzazione di murature portanti e di tamponamento.
In relazione al calcolo strutturale e alla portanza desiderata si può dimensionare lo spessore interno del getto. In base alle prestazioni termiche, acustiche e di resistenza al fuoco che la muratura deve garantire si possono dimensionare gli spessori di materiale isolante e la loro tipologia.

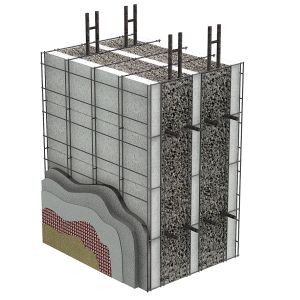

Il modulo a getto doppio è un muro strutturale a getto doppio costituito da una trama tridimensionale realizzata con un filo d’acciaio galvanizzato. Questa trama così prodotta si concretizza, nelle successive fasi di lavorazione, in un pannello di dimensione variabile che assolve a tre funzioni fondamentali:
1. ricevere al suo interno, in spazi specifici a questi dedicati, i materiali isolanti a seconda delle caratteristiche che la muratura dovrà assolvere e a quelle che sono le esigenze del progettista e/o committente;
2. creare, all’interno dello spazio vuoto generato dall’inserimento dei materiali isolanti-cassero, lo spessore dove riceverà in cantiere le armature supplementari ed il calcestruzzo quale materiale strutturale;
3. fungere da supporto o da ancoraggio per i materiali di finitura.

Il pannello ECOSISM, collocato verticalmente in opera con una doppia faccia di materiale isolante-cassero, si comporta come una struttura muraria portante isolata.
Il materiale strutturale è il calcestruzzo che viene gettato in opera mediante i tradizionali sistemi di pompaggio. Possono essere utilizzate differenti tipologie di materiali strutturali come, ad esempio, calcestruzzi alleggeriti con pietra pomice oppure calcestruzzi alveolari a seconda della tipologia muraria che si desidera ottenere.
Il sistema ECOSISM permette la rapida e agevole collocazione delle armature di rinforzo all’interno del pannello, per garantire le caratteristiche di comportamento e di resistenza richieste. Il dimensionamento dei ferri di armatura viene calcolato seguendo le normative nazionali in vigore per gli elementi in calcestruzzo armato gettati in opera.
La griglia ECOSISM possiede al suo interno un distanziatore che consente di generare un copriferro in fase di getto della dimensione opportuna e di evitare ulteriori operazioni durante il rinforzo strutturale del modulo in opera per evitare che le armature entrino direttamente in contatto con il materiale isolante.
I moduli, prodotti su misura secondo il progetto architettonico e strutturale, vengono assemblati assieme in cantiere, seguendo un preciso e dettagliato ABACO di produzione. Il modulo standard ha una larghezza di 120 cm., ma si possono realizzare moduli di larghezza inferiore, al centimetro, a seconda delle esigenze progettuali e costruttive. L’altezza massima di un pannello continuo è di 12 mt. I pannelli possono essere prodotti in differenti spessori che variano dai 4 ai 50 cm. e in differenti forme.
Possono essere aggiunti più spazi per l’inserimento di materiali isolanti o per la creazione di intercapedini d’aria e giunti di dilatazione. L’obiettivo è ottenere maggiori spessori di isolamento, realizzare sbalzi architettonici nelle pareti o giunti all’interno dei muri.
La griglia tridimensionale ECOSISM possiede una modularità basilare di 10 cm. di larghezza e di 15 cm. di altezza, inoltre il modulo si può facilmente curvare, piegare o accorciare, al fine di realizzare una varietà di forme e misure e un’estrema facilità di montaggio in fase costruttiva.

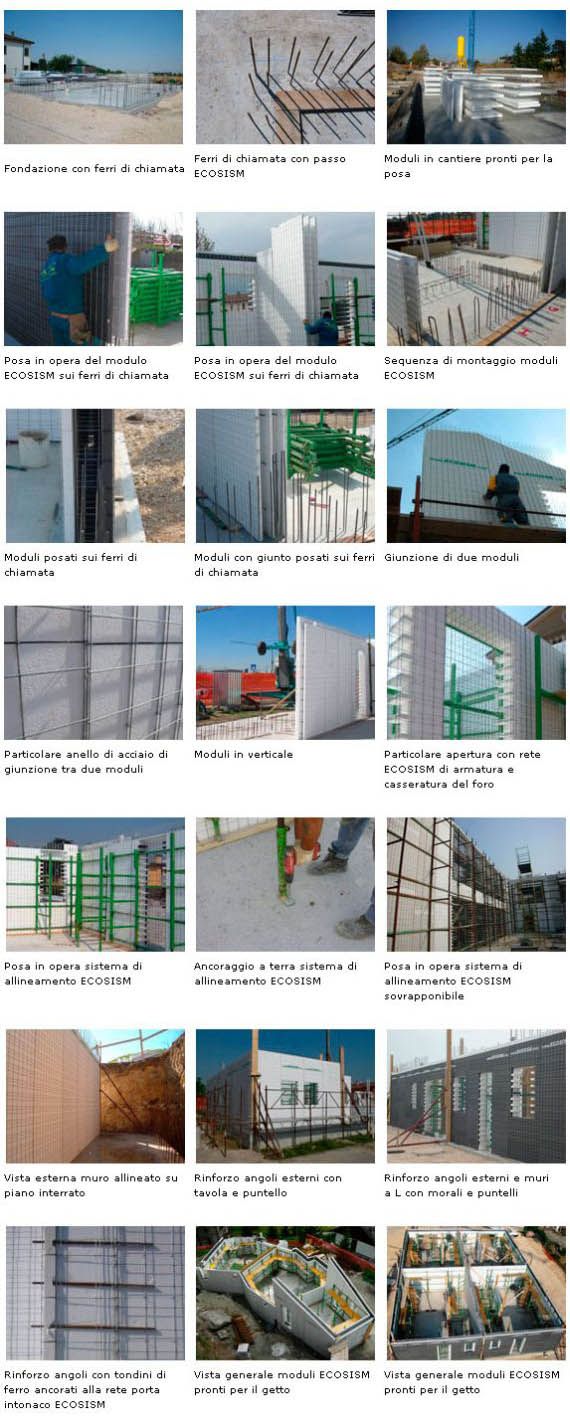

Passaggi della realizzazione di una struttura con moduli Ecosism
