Protezioni Solari AIRFOIL ®

Sistema di ombreggiatura sporgente

Rendering 3D CAD

Applicazione orizzontale

Applicazione verticale

Sistema di fissaggio a forchetta

Applicazione sporgente

Sistema di fissaggio a piastra

Gamma colori

Campo di impiego

Protezione solare, frangisole

Descrizione del prodotto

Le lame C/S Airfoil ® di CS-Group utilizzate come sistema di ombreggiatura sporgente, costituiscono un elemento funzionale e decorativo di un edificio e offrono una notevole durata nel tempo.
Le lame sono laccate in superficie come da RAL_ con sistema Qualicoat (ISO 2813, 2360, 2409, 1520, 1519, 2810, 11341) con spessore da 50 a 60 micron o anodizzante naturale o a colore con spessore di 15 micron.

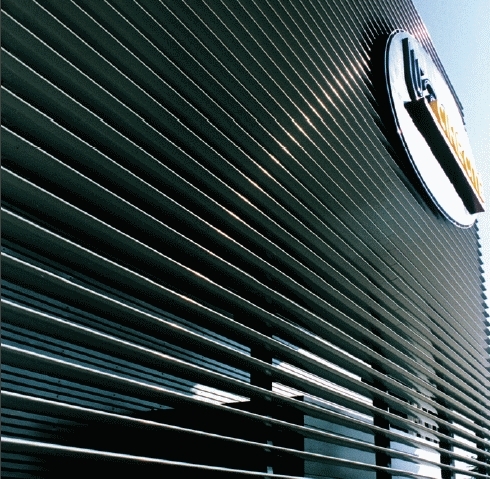

APPLICAZIONE ORIZZONTALE
Per le realizzazioni orizzontali le caratteristiche delle lame C/S Airfoil ® mostrano la loro potenzialità.
Lucide linee orizzontali si integrano armonicamente nell’architettura di un edificio e sottolineano l’aspetto della facciata.
Inoltre la scanalatura orizzontale delle lame riduce in modo efficiente il surriscaldamento degli ambienti interni provocato dall’irraggiamento diretto del sole, migliorando così in modo significativo l’atmosfera interna e riducendo la necessità di raffreddamento. Al risparmio di capitale, spazio ed energia si aggiunge il vantaggio di una robusta protezione contro sfondamenti e vandalismi per i piani più bassi e di una riduzione dei livelli di rumore ambientale nei centri cittadini.

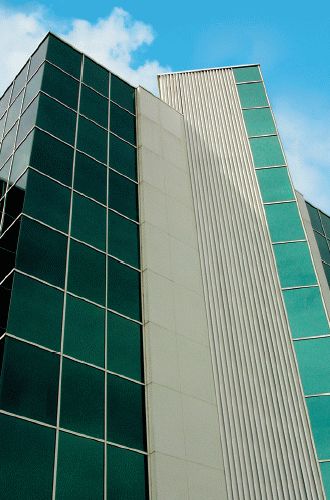

APPLICAZIONE VERTICALE
Come schermo protettivo efficace per edifici e facciate orientati in esposizione est-ovest, o per donare note decorative, o per rivestire facciate o parti di edificio, o per garantire una robusta protezione contro sfondamento e vandalismi: non vi sono limiti alla molteplicità di applicazioni ed alle possibilità di disposizione delle lame C/S Airfoil® soprattutto nel senso verticale.

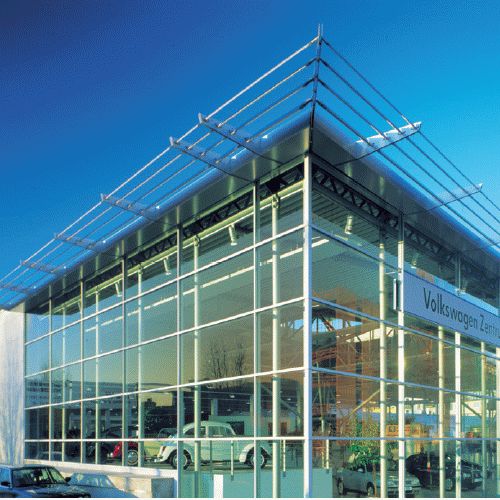

APPLICAZIONE SPORGENTE
Le lame C/S Airfoil®, utilizzate come sistema di ombreggiatura sporgente, costituiscono un elemento funzionale e decorativo di un edificio e offrono una notevole durata nel tempo.
L’ampio assortimento di lame, che possono essere laccate o anodizzate con colori stabili, consente innumerevoli varianti di montaggio e progettazione ed armonizza funzionalità, forma e colore.
L’alluminio assai resistente e a prova di corrosione, unito all’impegno di una tecnologia di grande robustezza, durevole e che non necessita di manutenzione, fa di C/S Airfoil® un elemento di design funzionale che dura nel tempo.

SISTEMI DI FISSAGGIO

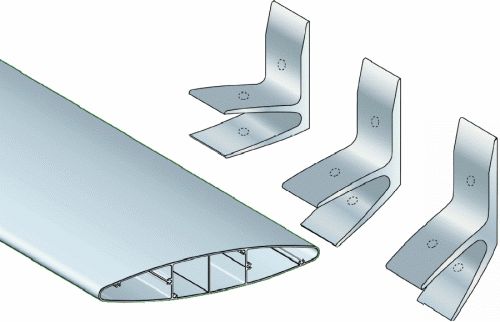

Sistema a forchetta
I supporti a forchetta possono essere a 30° (solo AF150 E), 45° e 90°. Le mensole di supporto (forchette) vengono adattate sotto il profilo del colore e montati in modo tale da prevenire corrosione da contatto e problemi di dilatazione.

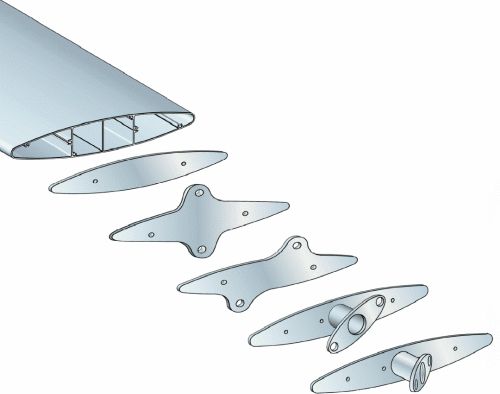

Sistema a piastra
Le piastre possono avere diverse inclinazioni : 15°, 30°, 45°, 60° e 90°. Le piastre di fissaggio in acciaio inossidabile vengono adattate sotto il profilo del colore e montati in modo tale da prevenire corrosione da contatto e problemi di dilatazione.

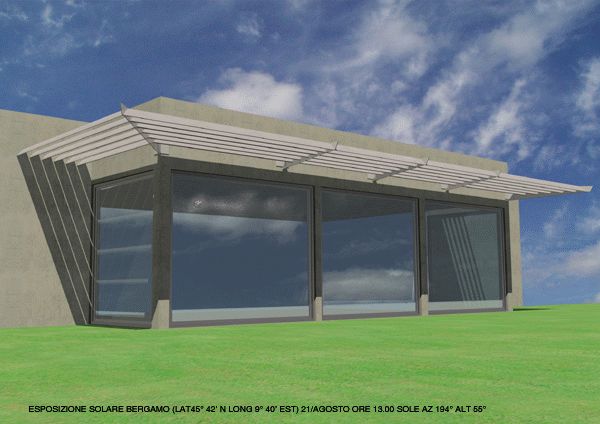

RENDERING 3D CAD
Oltre ad un supporto competente ed attivo nella fase di stesura dei progetti, il centro pianificazione C/S Airfoil® offre ad architetti ed imprese edili anche visualizzazioni in 3D, disegni AutoCAD e esplosioni dettagliate di elevata qualità del sistema di protezione solare progettato, per ottenere una rappresentazione realistica ed efficace dell’idea progettuale e delle sue diverse varianti.

CALCOLO STATICO ED ESPOSIZIONE SOLARE
In base alla posizione geografica del fabbricato e in accordo con la normativa italiana relativamente ai carichi di neve e vento l’ufficio tecnico C/S GROUP elabora e rilascia una certificazione termo-statica del prodotto Airfoil® prescelto.
I servizi tecnici di C/S Airfoil® offrono una consulenza competente e a misura di progetto per l’installazione e la disposizione di sistemi di protezione solare. Il correlare posizione geografica e orientamento del progetto riferito al sole ed all’asse nord-sud e getto d’ombra auspicato rappresenta il fattore determinante nella riuscita di una progettazione e installazione di un sistema di protezione solare.
