Lucernario tubolare SOLARSPOT®: trasporta la luce naturale

Campo di impiego

Sistemi che trasportano la luce naturale per l’illuminazione di spazi residenziali e industriali.

Descrizione del prodotto

Solarspot® è una guida tubolare di luce naturale (TDDs – Tubular Daylighting Devices in accordo con la definizione CIE – Commissione di illuminamento internazionale) o, più semplicemente, un lucernario tubolare in grado di captare la luce naturale diurna (diretta e diffusa) presente all’esterno degli edifici, e trasportarla verso gli spazi interni così da garantirne un corretto livello di illuminazione naturale.

Il lucernario Solarspot® permette di ottenere migliori condizioni di comfort visivo, benessere e salubrità all’interno di spazi quali case, uffici, scuole, siti produttivi, centri commerciali, magazzini, poli logistici.. Inoltre consente un importante risparmio di energia elettrica altrimenti necessaria per l’illuminazione diurna e per il raffrescamento nel periodo estivo, con una conseguente diminuzione delle emissioni di CO2.

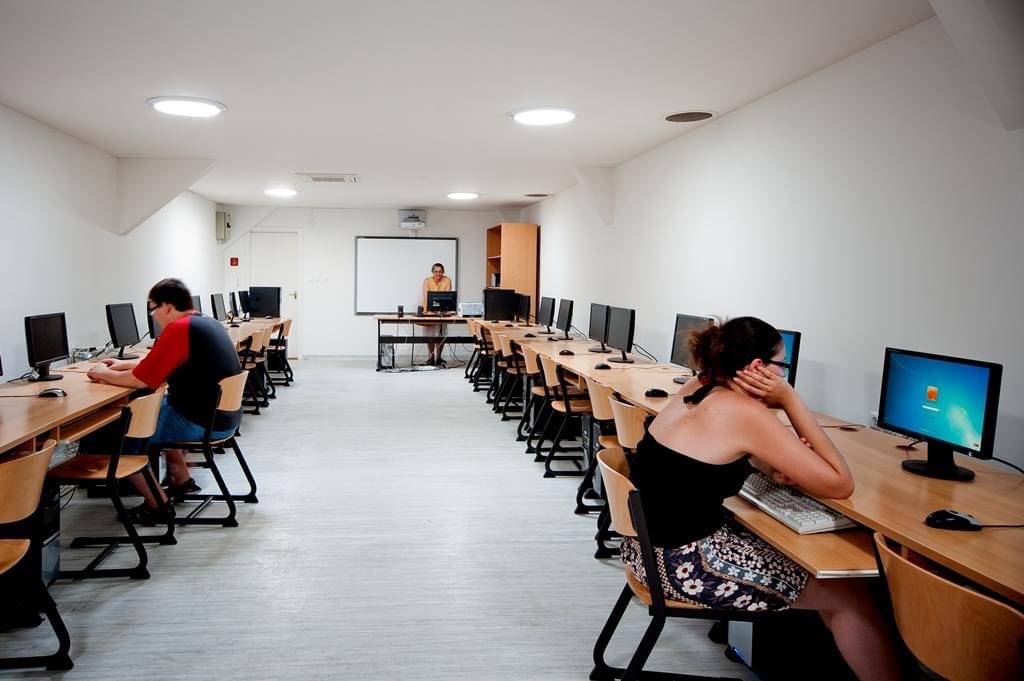

Solarspot - aula scolastica

Grazie alla luce naturale che trasporta negli ambienti, Solarspot® è un importante alleato per il benessere degli individui; la luce naturale regola il corretto funzionamento del ritmo circadiano e influisce in modo significativo sul nostro stato di salute psicologico e fisiologico incidendo sulla stabilità dell’umore, l’aumento della capacità di apprendimento in ambito scolastico, l’incremento della produttività in contesto lavorativo e la diminuzione di aggressività, cefalee e disturbi visivi.

Caratteristiche tecniche

Solarspot® è venduto sul mercato come kit preassiemato con una lunghezza standard base di 30 cm per il captatore e di 30 cm per il diffusore.

Il captatore è la parte del sistema da posizionare all’esterno dell’edificio (a tetto, a parete o a piano giardino) che, sfruttando la tecnologia RIR® situata sotto la cupola, raccoglie e ridireziona nel condotto tubolare i raggi luminosi. Il RIR® è protetto da una cupola realizzata con una speciale formula di acrilico resistente all’impatto e ai raggi UV e sostenuto dal CONVAS® che assorbe i raggi UV e riduce la dispersione termica.

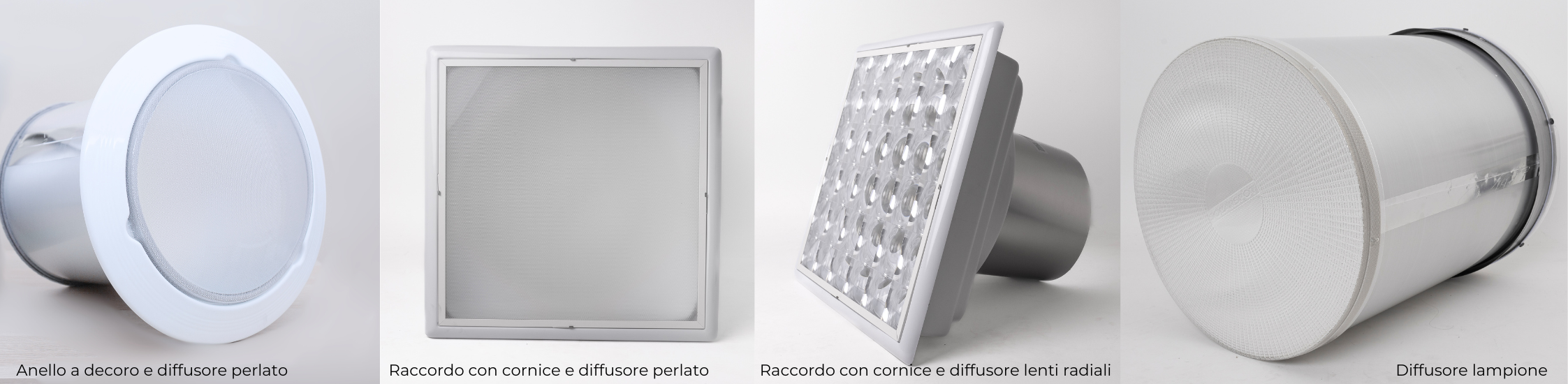

Il diffusore viene invece posizionato all’interno del locale da illuminare e, a seconda del tipo di soffitto che andrà ad accoglierlo, può prevedere diverse finiture sia come elemento di raccordo (anello a decoro oppure scatola di transizione tondo/quadro) che come forma e finitura di diffusore.

Per rispondere in modo efficace a tutte le esigenze, è possibile aggiungere tubi di prolunga o adattatori di angolo, realizzati con materiale super-riflettente, così da ottenere lucernari tubolari di qualsiasi lunghezza e configurazione (percorsi orizzontali, verticali ed inclinati).

Le lunghezze dei tubi di prolunga disponibili a catalogo sono : 20cm – 30cm – 40cm – 60cm – 120cm. Gli adattatori d’angolo: 0-30°, 0-60°, 0-90°

Sono inoltre presenti diverse tipologie di finiture che permettono la scelta di soluzioni quadrate, rotonde con anello a decoro o rotonde.

I diversi campi di applicazione di SOLARSPOT®

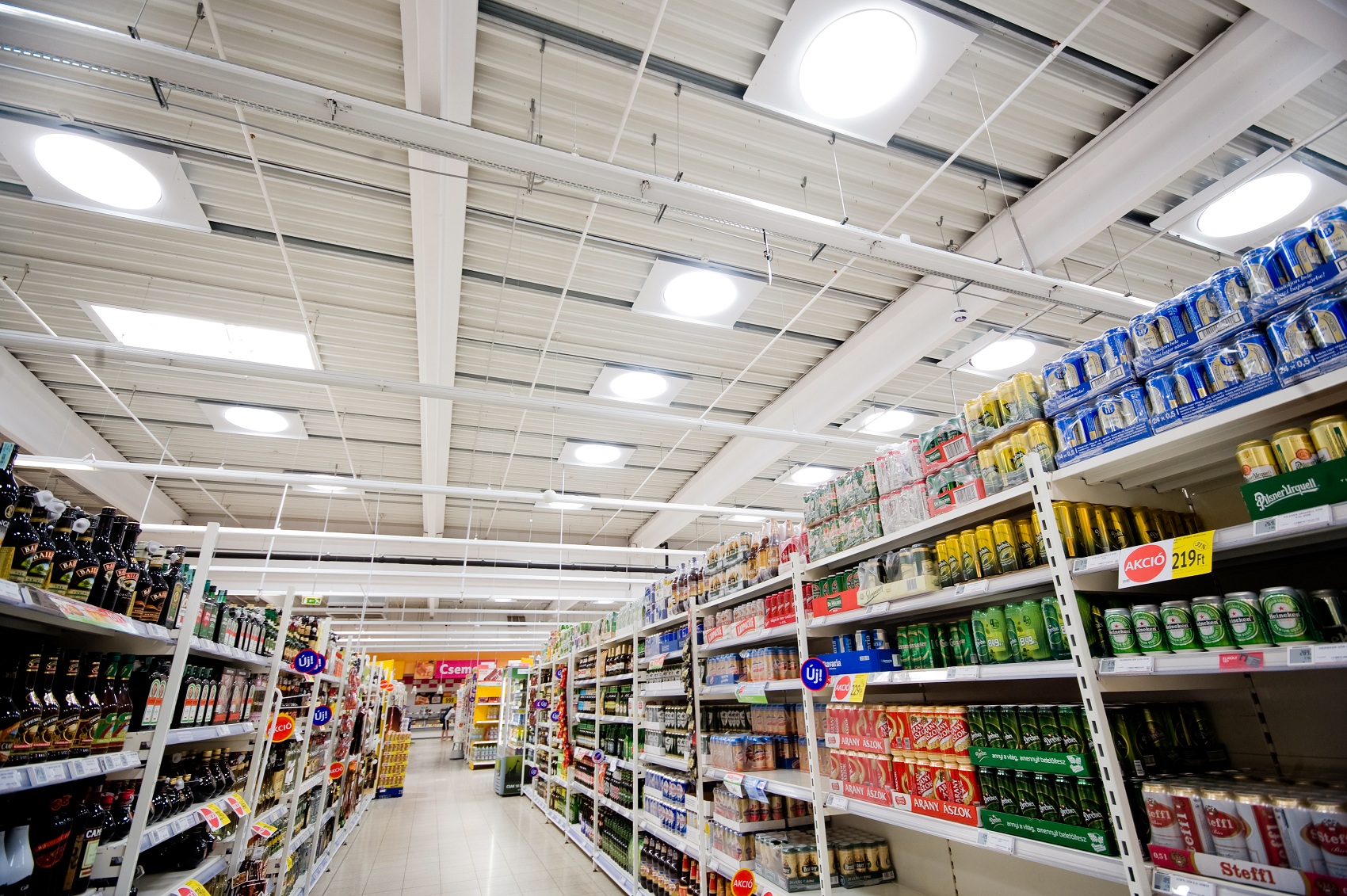

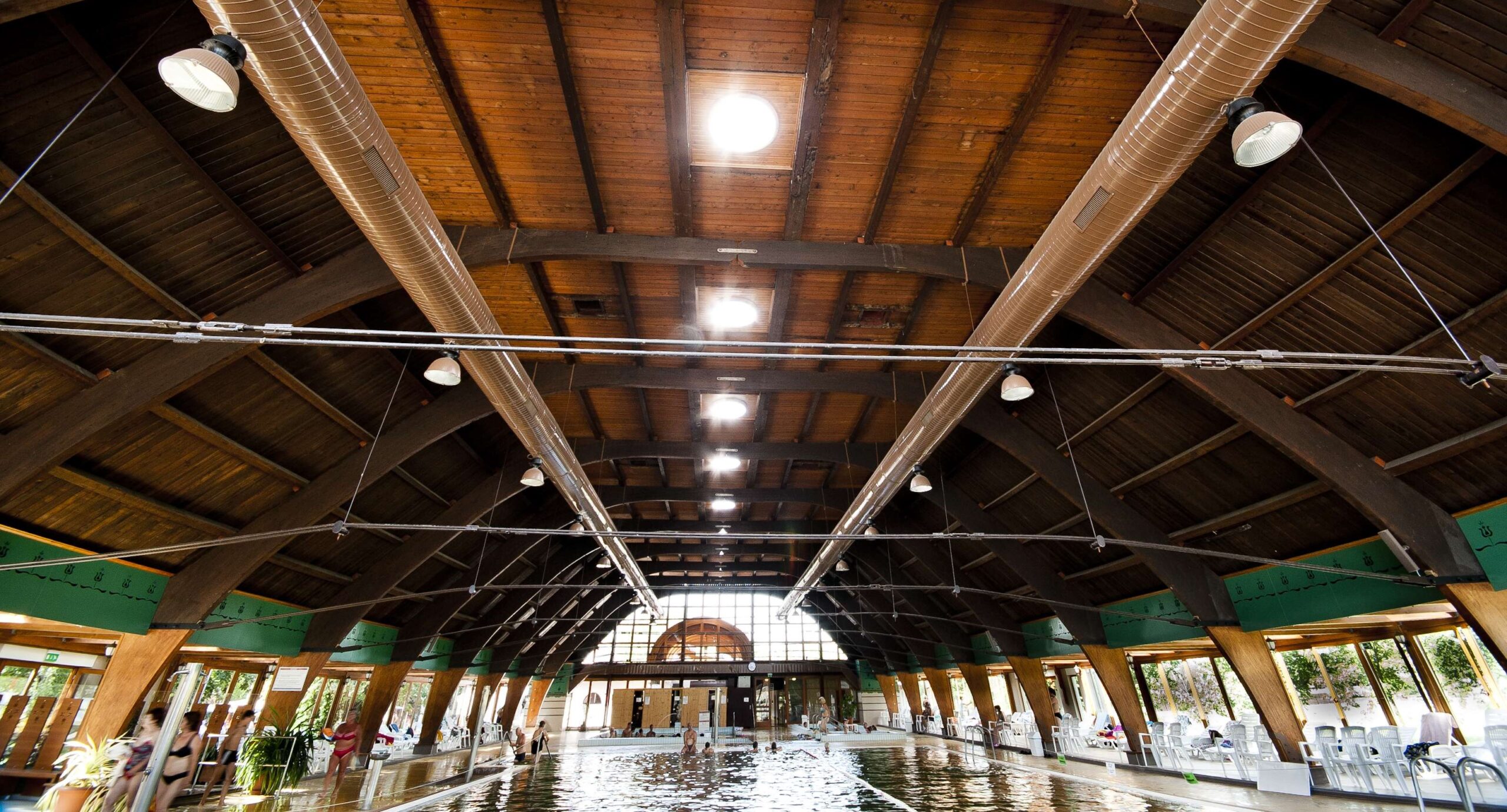

Solarspot® è un sistema studiato per tutti gli ambiti edilizi: dal residenziale al terziario, dall’industriale all’edilizia scolastica.

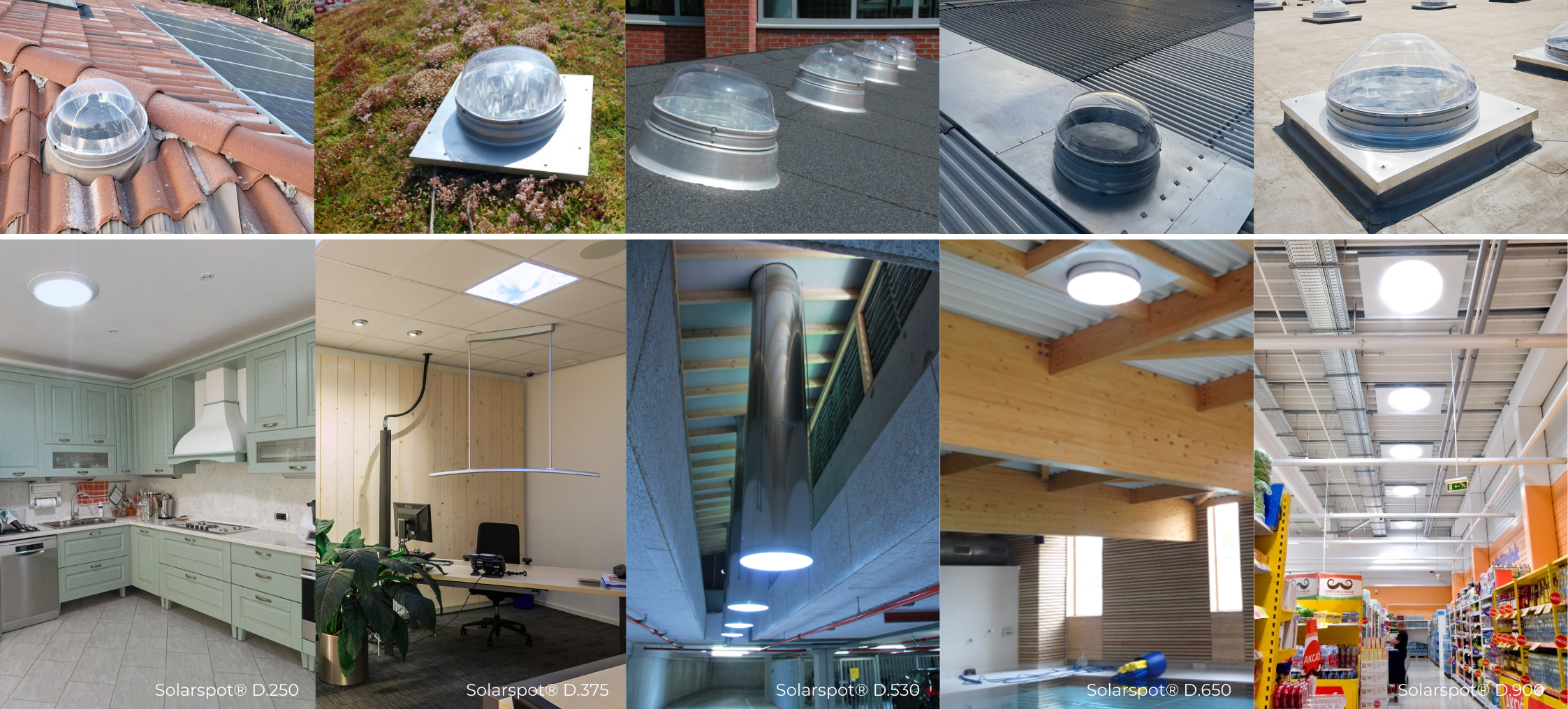

L’ampia varietà di realizzazioni è legata alla disponibilità di ben cinque diametri:

SOLARSPOT® D.250, (dimensioni effettive Ø255 mm), illumina ambienti fino a 11 m2
SOLARSPOT® D.375, (dimensioni effettive Ø380 mm), illumina ambienti fino a 23 m2
SOLARSPOT® D.530, (dimensioni effettive Ø550 mm), illumina ambienti fino a 55 m2
SOLARSPOT® D.650, (dimensioni effettive Ø676 mm), illumina ambienti fino a 84 m2
SOLARSPOT® D.900, (dimensioni effettive Ø900 mm), illumina ambienti fino a 160 m2

La superficie illuminabile da un Solarspot® dipende dalle condizioni di illuminamento esterno e dal livello di illuminamento interno atteso per la situazione specifica.

SOLARSPOT® in copertura

Il sistema di illuminazione Solarspot® può essere installato su ogni tipo di copertura mediante diversi tipi di raccordi, scelti in base alla situazione costruttiva specifica, all’orientamento della falda del tetto e alla possibilità di realizzare un’installazione zenitale o complanare.

I supporti rigidi di tipo inclinato o piano sono realizzati in polipropilene e sono utilizzabili da soli o in abbinamento all’adattatore universale Proteo®, che facilita l’installazione sui tetti in tegole.

Ne risulta una soluzione che offre totale garanzia di tenuta, installazione, protezione contro infiltrazioni, difesa dai raggi UV e difesa dal fuoco.

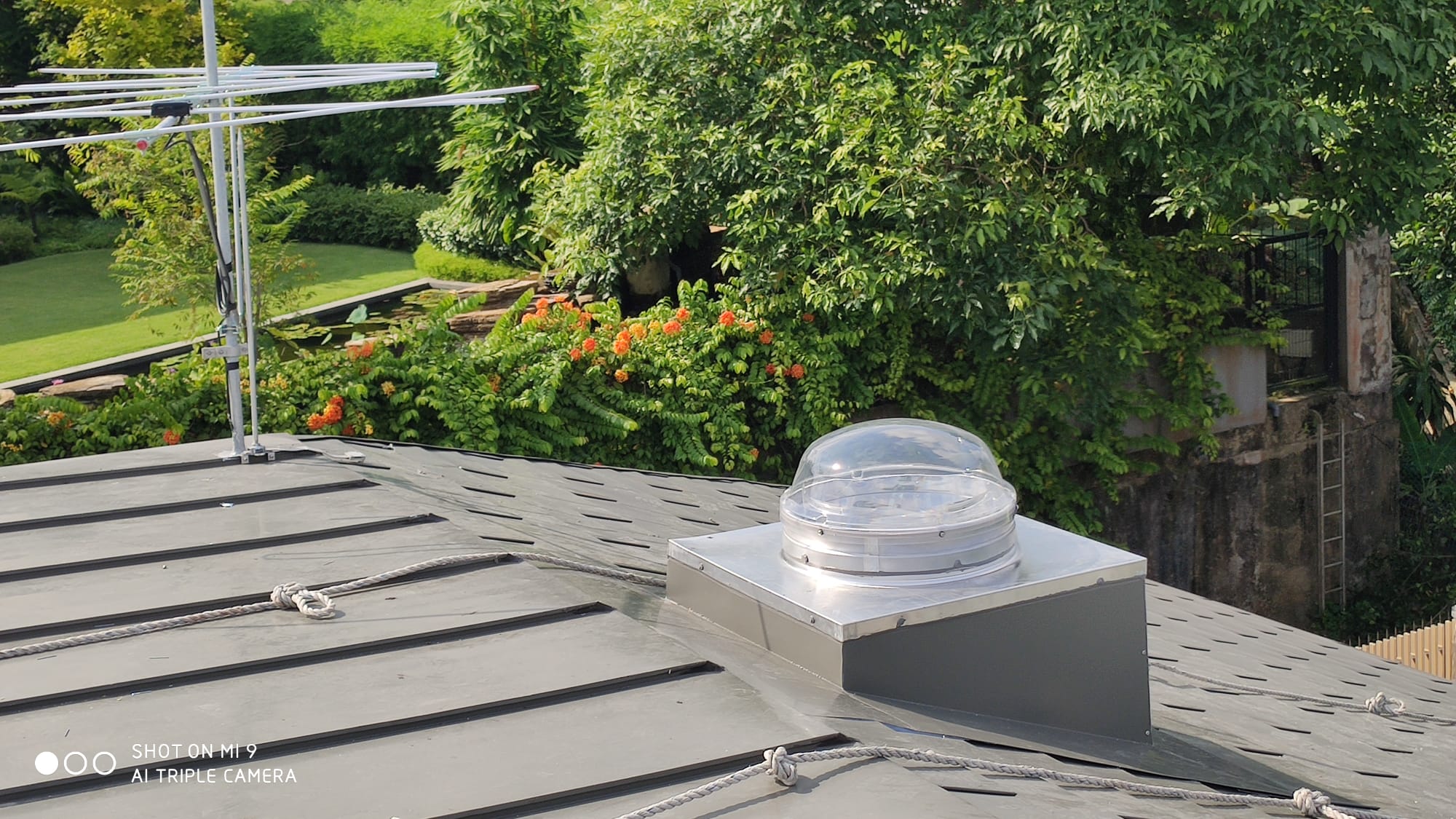

Per le coperture piane e quelle realizzate con lamiere corrugate o ondulate, sono disponibili due soluzioni di uscita dal tetto, entrambe in alluminio:

una di forma rotonda che mantiene la posizione della cupola a distanze di circa 15 – 18 cm dalla copertura;
una di forma quadrata che viene piegata a misura sui quattro lati. Ciò consente di realizzare un elemento di chiusura di supporti che permette il rialzo della posizione della cupola.

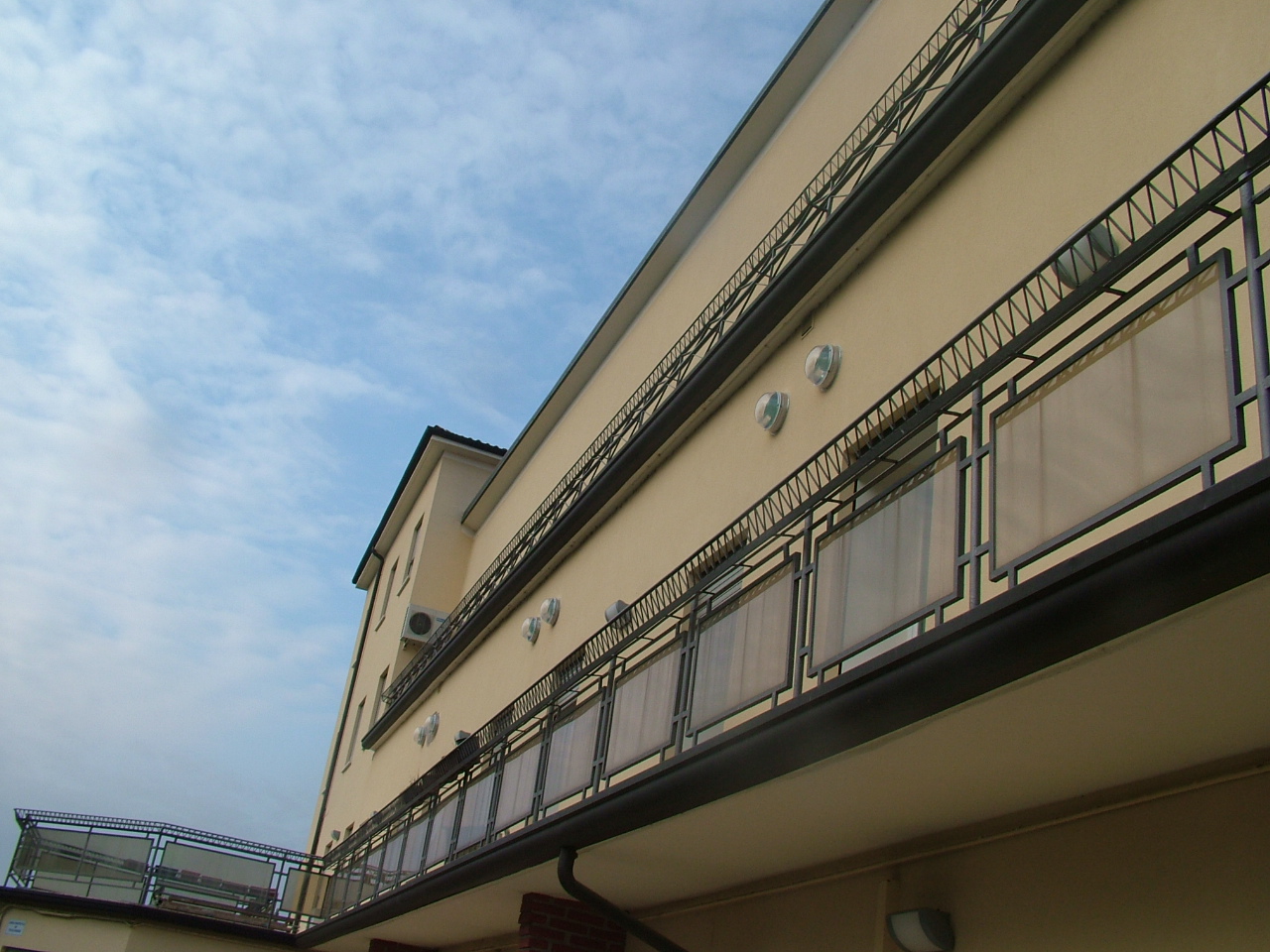

SOLARSPOT® a parete

Solarspot® permette l’installazione a parete nelle situazioni in cui la presa di luce dalla falda del tetto non è possibile, ma vi è necessità di avere luce naturale. La quantità di luce trasportata in questo caso dipenderà dal percorso che il tubo sarà costretto a percorrere e dall’orientamento della cupola.

Gli accessori disponibili per il SOLARSPOT®

Il sistema può essere arricchito da diversi accessori, disponibili a catalogo, pensati per venire incontro alle specifiche esigenze del cliente.

Dimmer Nottedì™: dispositivo elettrico che, inserito nel condotto, regola la quantità di luce emessa. Disponibile per Solarspot® D.250, Solarspot® D.375, Solarspot® D.530 e Solarspot® D.650.
Kit Fan: sistema di aspirazione forzata dell’aria dagli ambienti interni. Disponibile per Solarspot® D-250 e Solarspot® D-375.
Kit Luce: sistema elettrico installato all’interno del condotto per l’illuminazione dei locali nelle ore notturne. Disponibile per Solarspot® D.250, Solarspot® D.375, Solarspot® D.530 e Solarspot® D.650.
LEDSolarspot®: sistema LED installabile esternamente al diffusore che integra la luce naturale del Solarspot® quando insufficiente o in fase notturna. Disponibile sia in funzionamento on/off che in funzionamento automatico grazie alla presenza di un sensore ottico che, tarato sul target di illuminamento richiesto, consente ai due sistemi di lavorare indipendentemente o in combinazione a seconda delle condizioni luminose esterne.

SOLARSPOT®: risparmio e benefici

Scegliere un Solarspot® significa dare all’ambiente un aspetto più luminoso, accogliente e gradevole alla vista, contribuendo al tempo stesso alla maggior salubrità degli ambienti, al benessere delle persone e al risparmio energetico.

Solarspot® infatti trasporta solo lo spettro visibile (la parte buona della luce), trascurando l’apporto di raggi ultravioletti e infrarossi.

Importante anche l’aspetto di salvaguardia dell’ambiente: la forte riduzione del consumo elettrico, altrimenti necessario per illuminazione e raffrescamento, implica una riduzione dell’emissione di CO2 nell’ambiente.

Il monitoraggio di alcuni casi studio, realizzati in Italia e all’estero, ha quantificato il risparmio energetico conseguito con Solarspot® su percentuali tra il 50% ed il 70%, con pay back period tra i tre e i cinque anni.

Il ricorso al sistema ibrido LEDSolarspot® aumenta ulteriormente il risparmio, offrendo all’utente finale un sistema illuminante in grado di funzionare 24 ore. I LED scelti per questo sistema si distinguono per la qualità elevata, la lunga durata e l’elevatissima efficienza di trasmissione luminosa.
