ISO-TOP WINFRAMER TYPE 3: Controtelaio per l’installazione di serramenti

ISO-TOP WINFRAMER TYPE 3 per il montaggio di serramenti in edifici con cappotto termico

ISO-TOP WINFRAMER TYPE 3 per il montaggio di serramenti in edifici con cappotto termico

Campo di impiego

Montaggio di serramenti in edifici con cappotto termico

Descrizione del prodotto

ISO-TOP WINFRAMER TYPE 3 è il controtelaio Berner impiegato per il montaggio di serramenti in edifici con cappotto termico.



ISO-TOP WINFRAMER “TYPE 3” per la posa di serramenti in edifici con cappotto termico



ISO-TOP Winframer Type 3 è la soluzione Berner per l’installazione dei serramenti esterni su facciate isolate, specifica per edifici con isolamento a cappotto



Il controtelaio ISO-TOP Winframer Type 3 assicura un’installazione rapida, precisa e priva di ponti termici.



Il serramento infatti viene avvitato direttamente sul pro­filo.



Il sistema riesce a sopportare da solo carichi elevati e forti trasmissioni di carico.



Oltre ad un’ottima portata per l’assorbimento dei pesi della finestra, l’elevata densità pari a 150 kg/m3 è sufficientemente stabile per deviare tutti i carichi, come i carichi di spinta del vento e i carichi permanenti, nella struttura muraria in modo sicuro.



Controtelaio ISO-TOP Winframer Type 3 per il montaggio di serramenti in edifici con cappotto termico

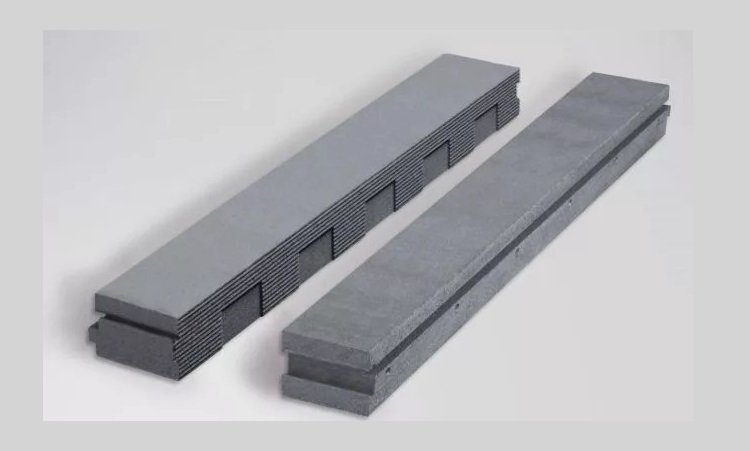

Disponibile in due diverse misure (sezione 80x80x1200mm e 80x140x1200mm), si adatta ad ogni misura degli infissi, la lunghezza può infatti essere adattata con seghe circolari, seghetti o tagliapolistirolo.



Grazie alle estremità delle barre a “coda di rondine” il montaggio dei controtelai è molto semplice e rapido.



Le scanalature del controtelaio favoriscono l’incollaggio, grazie ad un’adesione barra-supporto migliore.

I vantaggi per le soluzioni con cappotto termico

ISO-TOP WINFRAMER “TYPE 3” consente di installare i serramenti allo stesso livello del cappotto esterno aumentando la prestazione termica dell’edificio.

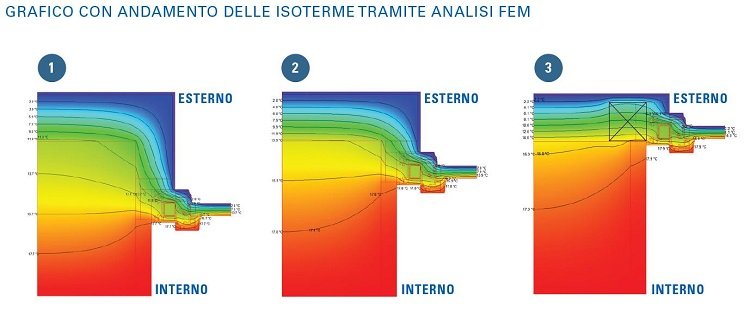

Come si vede nell’immagine i metodi tradizionali a filo muro interno, metà muro e filo muro esterno portano il freddo verso l’interno della casa, poiché espongono il muro alla temperatura esterna anche dal lato del vano murario (figura 1).



Ponendo il serramento filo muro esterno con sormonto del cappotto, si ottengono prestazioni migliori. Nella figura 2 si vede infatti infatti che la tem­peratura del muro sul lato interno migliora notevolmente aumentando i valori delle isoterme.

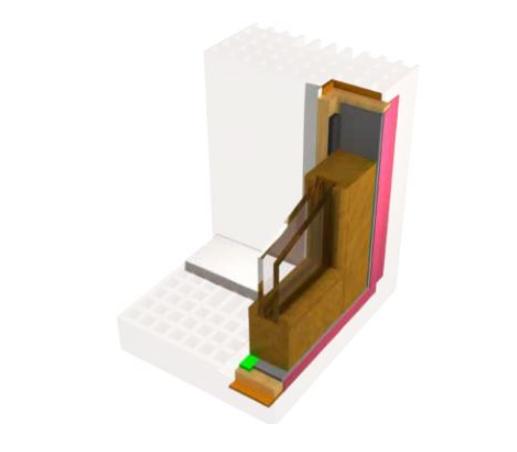

ISO-TOP WINFRAMER TYPE 3, sistema di montaggio serramenti in edifici con cappotto termico



La posizione in assoluto migliore dal punto di vista termico però la si può riscontrare soltanto in figura 3, dove il serramento è installato oltre la parete, allo stesso livello dello strato isolante. In questo caso “tutto” il foro architettonico è interno alla casa e la muratura completamente calda (la linea isoterma dei 13°C rimane fuori).



Il controtelaio ISO-TOP Winframer ed il serramento diventano parte integrante del cappotto creando continuità lineare nell’isolamento.

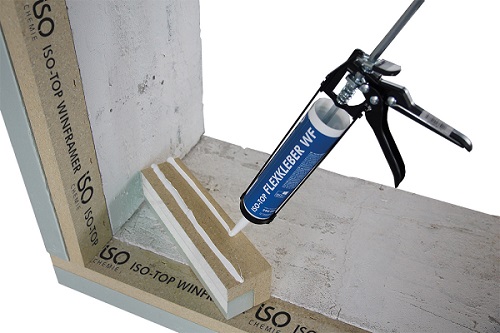

La colla Flex WF



 Colla Flex WF

La colla FLEX WF per Winframer funge sia da adesione che da impermeabilizzazione tra la barra e il supporto, ma svolge la stessa funzione anche per giunti ad angolo, quindi tra barra e barra.

I vantaggi di Isotop Winframer Typ 3

  • Eccellente isolamento termico
  • Ottimizzazione del valore Ψ grazie a profili altamente isolanti termicamente (Thermaphor)
  • No ponti termici, umidità e muffa
  • Integrazione ottimale con il cappotto
  • Adatto anche a finestre di grandi dimensioni
  • Installazione delle finestre in linea con l’isolamento termico esterno (isoterme lineari)
  • Sopporta carichi elevati e forti trasmissioni di carico
  • Stabilità e isolamento termico in un solo prodotto
  • Ideale per ristrutturazioni e nuove costruzioni

Scarica la brochure tecnica informativa di ISO-TOP Winframer Type 3
