Sistema di fissaggio dell’isolamento con pin saldati

L’installazione dei prodotti isolanti sugli elementi da coibentare è uno dei problemi più frequenti che quotidianamente devono affrontare tecnici e ditte specializzate. Lo spessore dell’isolante, il suo posizionamento e le aperture che devono essere mantenute, divengono spesso ostacoli da superare.

Inoltre, gli elementi da isolare sono sovente di difficile accesso e pertanto richiedono un sistema pratico e preciso che stabilizzi il materiale isolante alla superfice.

I fissaggi permettono di risolvere egregiamente le difficoltà che si possono verificare in fase di installazione purché vengano utilizzati prodotti specifici.

Un prodotto non adeguato creerebbe una vulnerabilità dell’involucro durante la saldatura dei pin, producendo un ponte termico a causa dei fori sull’isolante e surriscaldamento della superficie circostante che potrebbe danneggiare quella retrostante.

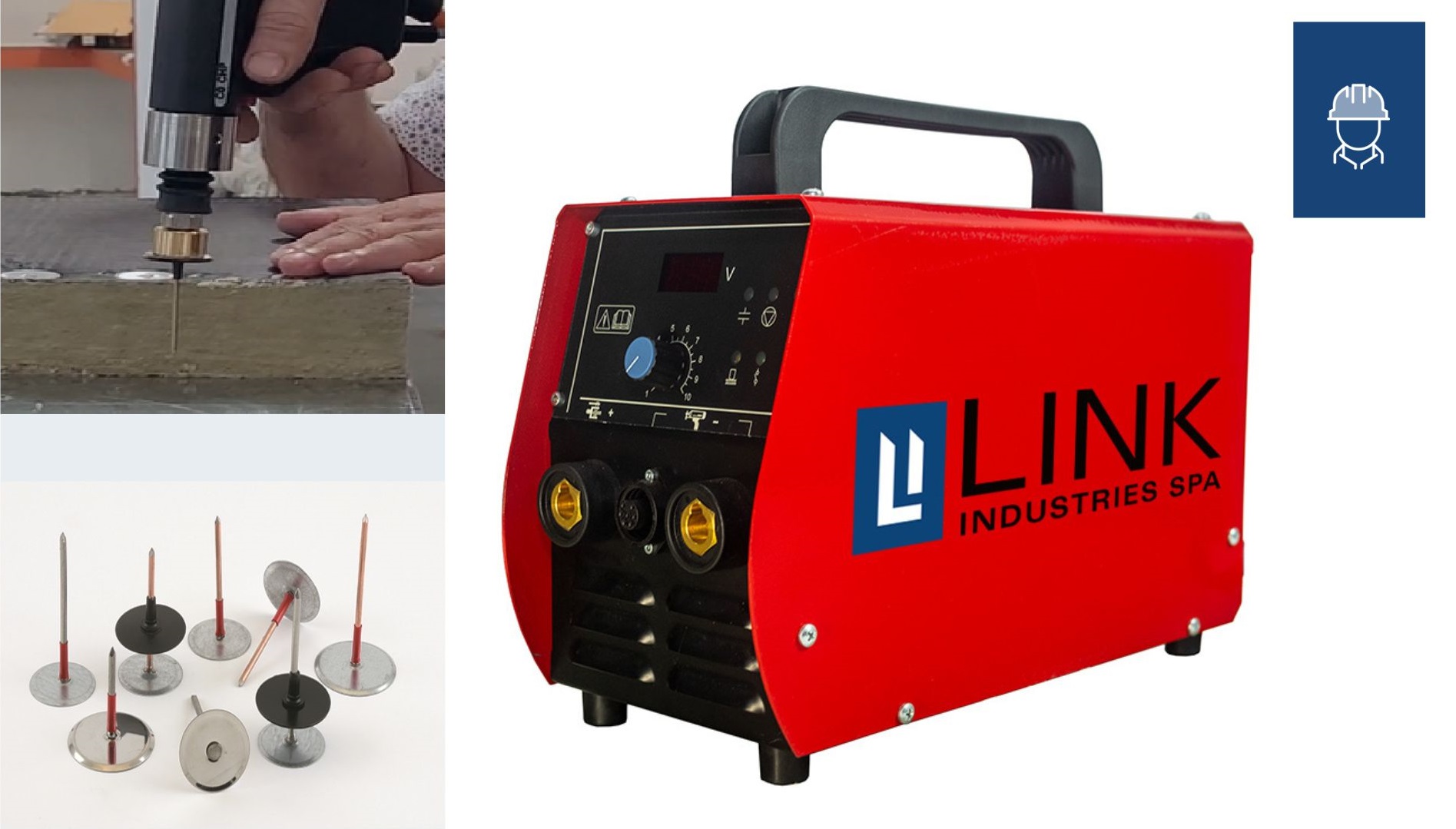

Link propone specifici sistemi di ancoraggio attraverso un pacchetto composto dalla saldatrice N5, le pistole PGN 5 e PSN 5 e relativi Pin ed Accessori.

La saldatrice N5

È una saldatrice a scarica capacitiva che utilizza il metodo di accensione della punta a contatto. Permette di saldare rapidamente ed efficacemente perni su superfici metalliche.

Il processo di saldatura sfrutta l’energia elettrica immagazzinata da una batteria di condensatori caricati ad un valore predeterminato dall’utente, per scaricarla successivamente nella zona di unione tra i due materiali in lavorazione: perno e materiale di base.

Quando il dispositivo viene attivato, l’energia accumulata viene liberata in modo rapido e intenso sulla lamiera, attraverso la punta di innesco (tip) collocata all’estremità della pistola. È il perno stesso che generando l’arco elettrico crea il bagno di fusione nella zona di contatto tra i materiali, dando origine ad una saldatura solida e resistente.

Dotata di un cavo di massa e di una pistola saldante è disponibile in diverse configurazioni.

Le pistole PGN5 e PSN5

Sono pistole progettate appositamente per macchine saldatrici N5 al fine di effettuare saldature di perni tramite il metodo di scarica dei condensatori e accensione della punta (saldatura a contatto).

L’utilizzo è finalizzato a fissare rivestimenti di materiale isolante su superfici metalliche.

Le due pistole costituiscono due tipi di equipaggiamento della stessa saldatrice N5, per due tipi di applicazioni differenti. Entrambe sono dotate di grilletto per l’erogazione della scarica di corrente e di ghiera di regolazione della molla per l’impostazione dei tempi di saldatura.

Pin ed accessori

I PIN sono i fissaggi specifici per la N5 che completano l’applicazione del sistema.

La boccola distanziatrice è un separatore utilizzato quando si ha un coibente rivestito in alluminio e la necessità di evitare la dispersione di energia sul rivestimento metallico in alluminio ed escludere eventuali segni di bruciatura.

Questo metodo di saldatura ad arco è estremamente affidabile e adatto ad una vasta gamma di applicazioni. Garantisce un fissaggio veloce e resiste. Non deforma la superficie circostante e mantiene stabile la parete retrostante. I fissaggi sopportano così fortissime sollecitazioni dinamiche che si originano per effetto degli sbalzi di temperatura, vibrazioni portate dal funzionamento dell’impianto, isolando efficacemente la superfice sulla quale viene applicata la lana di roccia.

Per maggiori informazioni è possibile contattare l’ufficio tecnico di Link Industries.
