Campo di impiego

Regolazione di impianti di riscaldamento a zone

Descrizione del prodotto

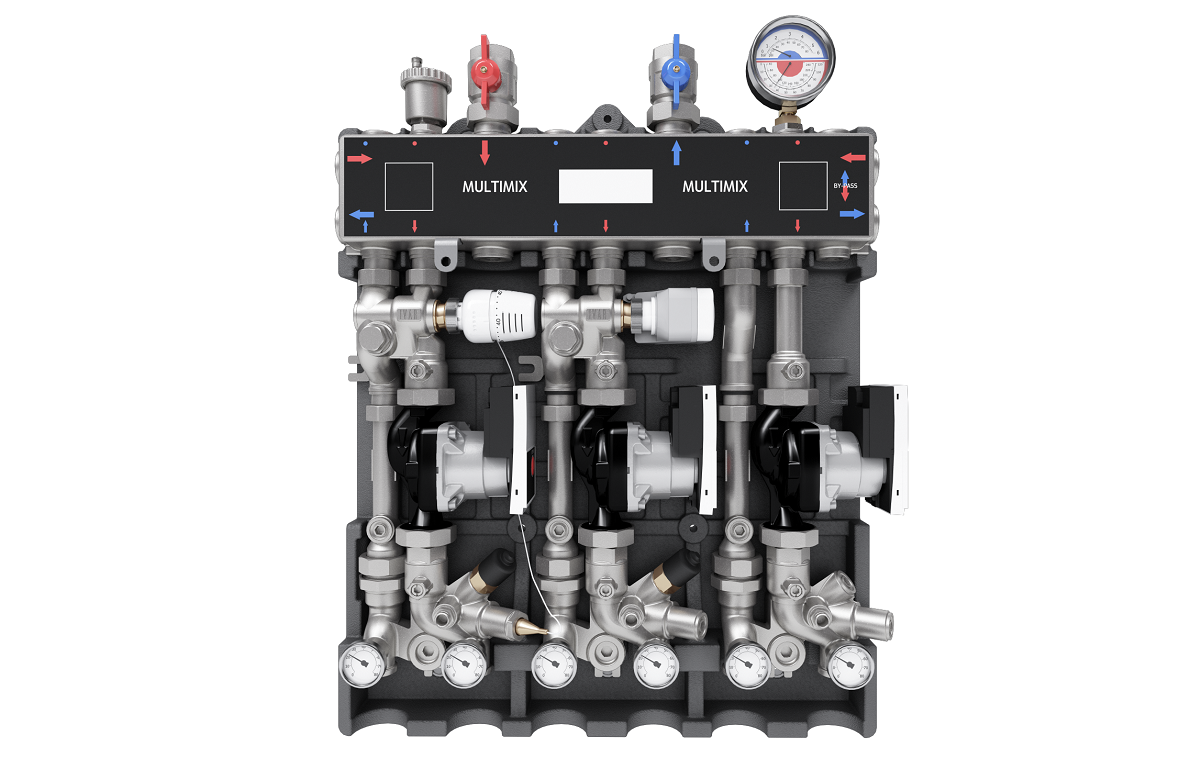

MULTIMIX è un sistema che permette di gestire zone termiche diverse in maniera del tutto indipendente tra loro, garantendo un ambiente ordinato e razionale in centrale termica grazie alla compattezza, modularità e flessibilità di installazione.MULTIMIX

Il sistema è usato per impianti di riscaldamento di media potenza e permette di inviare il fluido a diverse temperature per ciascuna zona termica, attraverso kit di distribuzione e rilancio indipendenti dotati di circolatore elettronico e componenti di monitoraggio, sicurezza e intercettazione.

MULTIMIX è disponibile in soluzioni preconfigurate o componibile combinando i singoli componenti, è dotato di guscio integrale di coibentazione e utilizzabile anche in modalità raffrescamento.

Le componenti del sistema di distribuzione sottocaldaia

I moduli

I moduli possono essere:

  • a distribuzione diretta in alta temperatura,
  • con miscelazione per distribuzione a bassa temperatura.

La valvola miscelatrice

La valvola miscelatrice può essere azionata mediante testa termostatica con sensore remoto a immersione oppure da servomotore assiale controllato da regolatore elettronico.

Il collettore

Il collettore è disponibile a 2 o 3 uscite e integra sia collettore di mandata che di ritorno in un unico blocco. Tramite semplici nippli girevoli, è possibile connettere più collettori in serie ed espandere il sistema, flessibile anche dal punto vista delle connessioni al primario dato che può essere alimentato da destra, sinistra, alto o basso.

Il collettore integra la funzione di separazione idraulica, che disaccoppia tra loro il circuito primario e i secondari equilibrando le pressioni tra mandate e ritorni.

Il separatore

Il separatore, intercettabile anche ad impianto funzionante, crea un cortocircuito idraulico che rende i circolatori, installati sul secondario e sul primario, totalmente indipendenti gli uni dagli altri; la separazione evita problemi connessi a interferenze tra i circuiti e rende ogni kit di distribuzione indipendentemente dagli altri.

Caratteristiche della sottostazione MULTIMIX

Materiali

  • Parti in ottone da fusione: CB753S
  • Altri componenti in ottone: CW617N
  • Guarnizioni e o-ring: EPDM perossidico
  • Guscio di coibentazione: polipropilene espanso

Caratteristiche tecniche

  • Max temperatura operativa (pompa esclusa): 120 °C
  • Max pressione operativa: 10 bar
  • Max portata agli ingressi del primario: 3500 l/h
  • Collettore con equilibratore di pressione:
    • Attacchi primario: G 1” F
    • Interasse attacchi primari laterali: 52 mm
    • Attacchi secondario: G 1” F (girevole)
    • Interasse attacchi secondari: 45 mm
  • Kit di distribuzione:
    • Attacchi al collettore: G 1” M
    • Attacchi alla distribuzione: G ¾” F
    • Interasse attacchi alla distribuzione: 90 mm
