Campo di impiego

Sistema di miscelazione e rilancio per impianti radianti o misti

Descrizione del prodotto

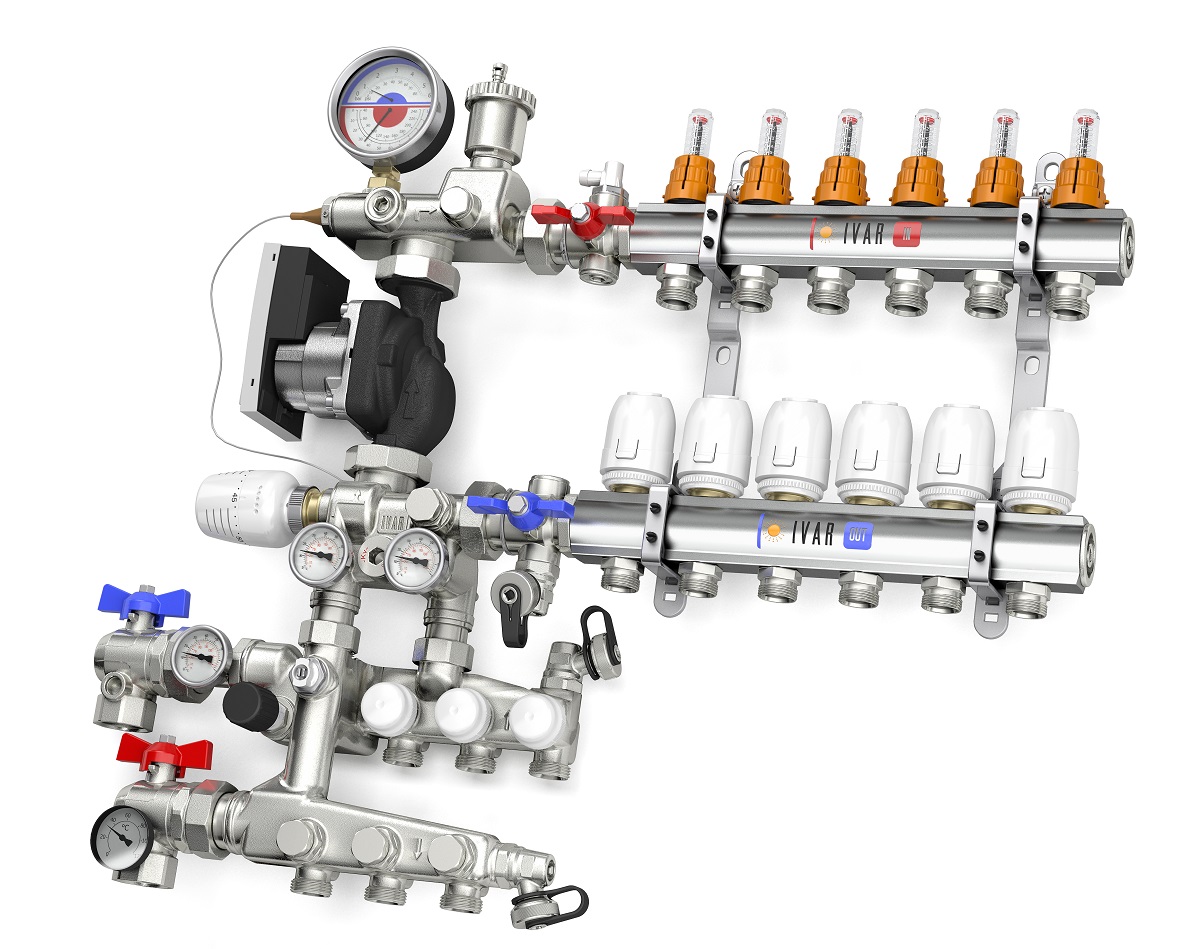

Il gruppo di regolazione e rilancio UNIMIX è una stazione personalizzabile ideata per impianti a pavimento e misti, che unisce tutte le funzioni necessarie in uno spazio compatto e di semplice installazione.Gruppo di regolazione e rilancio UNIMIX

UNIMIX è un sistema con alloggiamento per il circolatore dotato di valvola miscelatrice termostatizzabile a 3 vie con by-pass primario (per il ricircolo sul generatore e bilanciamento) e by-pass secondario (per migliore controllo della miscelazione maggiore portata al circuito).

Completano il gruppo un termomanometro e una valvola di sfiato aria automatica sul blocco di mandata, due termometri, rubinetti di carico/scarico e valvole a sfera per l’intercettazione della pompa e dei circuiti.

Applicazione del sistema

Applicazione del sistema:

  • collettore di mandata con FLUXER per la misura e il bilanciamento delle portate dei singoli circuiti;
  • collettori di ritorno con valvole di intercettazione manuali oppure comandate da attuatori elettrotermici, che rendono possibile il controllo delle zone mediante termostati ambiente;
  • circolatore elettronico, programmato per lavorare a prevalenza costante così da garantire che la chiusura di uno o più circuiti non sbilanci quelli aperti;
  • kit di alta temperatura opzionale con collettori a 3 vie per la distribuzione diretta ai radiatori di fluido non miscelato (disponibile in versione semplice o con vie intercettabili singolarmente).

UNIMIX anche per la modalità raffrescamento

UNIMIX è adatto a servire l’impianto anche in modalità raffrescamento; sono infatti disponibili l’apposito guscio di coibentazione e una centralina di regolazione a compensazione climatica con relativo servomotore.

In sistemi misti, è possibile raffrescare solo i circuiti a pavimento e intercettare il collettore di distribuzione diretta ai radiatori, per evitare fenomeni di condensa e corrosione.

Nel caso di collettori di distribuzione diretta con vie non intercettabili, è consigliato l’utilizzo di AQUASTOP su ognuno dei circuiti dedicato ai radiatori; questo dispositivo, infatti, funge da valvola di intercettazione quando l’acqua circolante è ad una temperatura ≤ 19 °C.

Composizione del sistema UNIMIX

Gruppo di miscelazione:

  • Corpo inferiore e superiore: UNI EN 1982 CB753S
  • Altri componenti in ottone (vitone, otturatore, ecc.): UNI EN 12165 CW617N

Collettori di bassa temperatura

  • Componenti in ottone: UNI EN 12168 CW617N
  • Cappucci di protezione: ABS

Flussimetri FLUXER

  • Corpo e otturatore: PA MXD6
  • Anello: PPA
  • Indicatore e vetrino: PA 12
  • Asta: PSU
  • Coperchio: ABS
  • Guarnizioni e tenute: EPDM perossidico

Caratteristiche tecniche

  • Campo di regolazione temperatura: 30 ÷ 55 °C
  • Pressione massima d’esercizio: 10 bar
  • Temperatura massima fluido primario: 90 °C
  • Campo di regolazione flussimetri: 0 ÷ 5 l/min
  • Accuratezza flussimetri: ±10 %
  • Scala termometri: 0 ÷ 80 °C
  • Scala termomanometro:
    • temperatura: 0 ÷ 120 °C
    • pressione: 0 ÷ 6 bar
  • Temperatura di taratura termostato di sicurezza: 60 °C
