ENERAL, SISTEMA PER L'APPLICAZIONE DEGLI IMPIANTI FOTOVOLTAICI

ALUBEL S.P.A.

Via Torricelli 8

42011 Bagnolo in Piano (RE)

Tel. 0522 957511

Fax 0522 951069

www.alubel.com

Campo d’impiego

Soluzione per impianto fotovoltaico sui sistemi di copertura Alubel

Descrizione del prodotto

Eneral, sistema di ancoraggio per impianti fotovoltaici


Sistema di elementi in estruso di alluminio opportunamente realizzati al fine di garantire un'ottimale applicazione di impianti fotovoltaici sui sistemi di copertura Alubel.
Oggi infatti, nella maggior parte delle applicazioni fotovoltaiche viene riservata una grande attenzione soprattutto agli aspetti concernenti il sistema fotovoltaico, tralasciando troppo spesso l'importanza che il sistema di copertura ricopre nel contesto di un investimento fotovoltaico: l'impianto fotovoltaico installato in copertura non può infatti prescindere dal manto di copertura che lo accoglie, che sia esso già esistente o di nuova realizzazione.

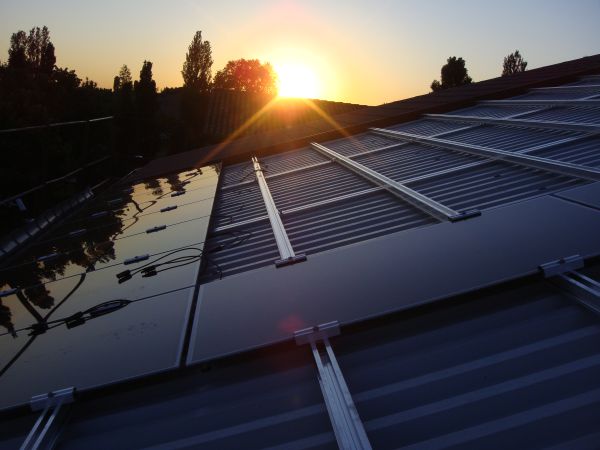

1) Alubel FIRST & SECOND
Sistema dotato di innovativo elemento di ancoraggio che permette la naturale dilatazione dell'alluminio.
La soluzione è nata per l'applicazione dei moduli First Solar ma è applicabile anche in contesti di moduli fotovoltaici mono/policristallini.

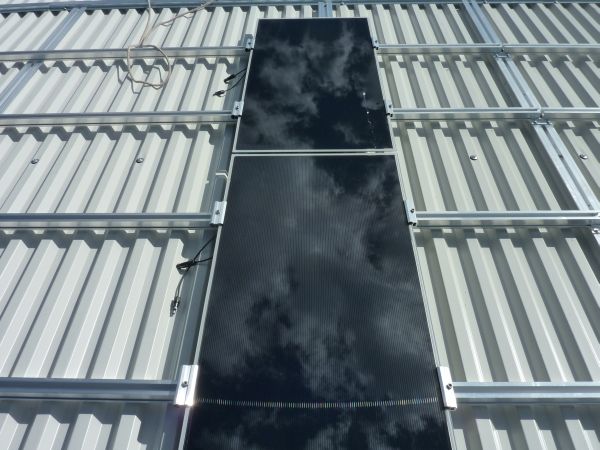

A seguito dell'applicazione di una prima "orditura" composta da un profilo in estruso di alluminio sulla greca della lastra grecata segue l'applicazione di una seconda "orditura" ancorata alla prima mediante innovativo sistema di dilatazione.

Soluzione per applicazione di moduli poli/monocristallini e moduli tipo First Solar
Soluzione nata per l'applicazione dei moduli First Solar ma applicabile anche in contesti di moduli fotovoltaici mono/policristallini.
La proposta prevede l'applicazione di una prima "orditura" composta da un profilo in estruso di alluminio lega EN-AW 6060 sulla greca della lastra:




Successivamente viene applicata una seconda "orditura" composta da un profilo in estruso di alluminio lega EN-AW 6060 opportunamente sagomato ed ancorato al primo mediante innovativo sistema di dilatazione:




Vantaggi:
• spazio utile per passaggio cavi;
• ampia superficie per ventilazione "sotto modulo";
• separazione funzionale tra sistema tetto e sistema fotovoltaico;
• possibilità di dilatazione dell'intero sistema di supporto FV;
• possibilità di montaggio non contestuale alla posa della copertura;
• abbinata al sistema Tek28 di Alubel permette una pedonabilità assoluta;
• sistema certificato First Solar;
• sistema verificabile per qualsiasi carico (carico modulo, carico neve ecc...).

La soluzione Alubel:

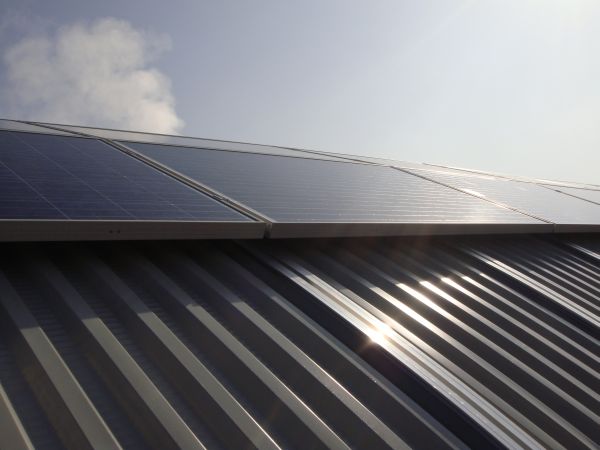

2) Alubel FIRST CURVO
Innovativa soluzione di ancoraggio moduli fotovoltaici su strutture curve. L'esperienza dello staff tecnico Alubel ha permesso di realizzare un sistema in grado di adattarsi a strutture curvilinee di qualsiasi raggio: il tutto mantenendo la necessaria separazione funzionale tra sistema tetto e sistema copertura.

Soluzione per impianto fotovoltaico su struttura curva
Soluzione nata per l'applicazione di moduli fotovoltaici su strutture curve.
La proposta Alubel prevede l'applicazione di un "orditura" composta da un profilo in estruso di alluminio lega EN-AW 6060 opportunamente curvato a seguire la geometria curva della copertura:



Successivamente viene applicata una seconda "orditura" composta da un profilo in estruso di alluminio lega EN-AW 6060 opportunamente sagomato ed ancorato al primo mediante innovativo sistema di dilatazione:




Vantaggi:
• adattabile a raggi di curvatura anche molto ridotti;
• spazio utile per passaggio cavi;
• ampia superficie per ventilazione "sotto modulo";
• separazione funzionale tra sistema tetto e sistema fotovoltaico;
• possibilità di dilatazione dell'intero sistema di supporto FV;
• possibilità di montaggio non contestuale alla posa della copertura;
• abbinata al sistema Tek28 di Alubel permette una pedonabilità assoluta;
• sistema certificato First Solar;
• sistema verificabile per qualsiasi carico (carico modulo, carico neve ecc...).

La soluzione Alubel:
