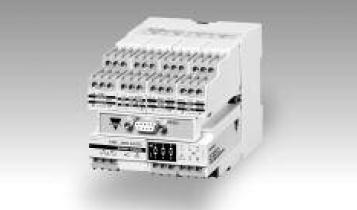

Convertitore modulare Smart della qualità della rete tipo PQT H

Campo di impiego

Trasduttore di qualità della rete

Descrizione del prodotto

Convertitore SMART trifase con tecnologia ARM®. Particolarmente indicato per la misura delle principali variabili elettriche.
Contenitore per il montaggio a guida DIN, porte di comunicazione RS485/RS232, Ethernet, uscite allarme ed impulsi.
Programmabilità e lettura dei dati grazie al software PqtHSoft.

Dati tecnici
• Fino a 12 ingressi digitali opzionali (funzione sincronizzazione, controllo remoto ingressi digitali)
• Fino a 16 uscite digitali opzionali (impulsi, allarme e/o controllo remoto)
• 16 allarmi liberamente programmabili con logica OR/AND associabili con: fino a 4 uscite a relè, fino a 16 uscite a collettore aperto
• Fino a 8 uscite analogiche opzionali (+20mA, +10VDC, +/- 5mA)
• Alimentazione universale: 18-60VCA/VCC, 90-260 VCA/VCC
• Grado di protezione: IP 20
• Classe 0,2 (corrente/tensione)
• Tecnologia ARM®
• Misure delle variabili istantanee di singola fase e di sistema: W, var, VA, cosj, VLL, VLN, AL, An, Hz, THD, ASY VLL, ASY VLN (per tutte le misure max, min, dmd/AVG e valori max dmd/AVG)
• Energie misurate (importate ed esportate): kWh e kvarh
• Autorange per ingressi in corrente e tensione
• Formato variabili istantanee: floating point secondo IEEE-754
• Formato energie totali e parziali in 64bit senza segno
• Misure delle energie secondo ANSI C12.20, CA 0.5, EN62053-22 CL 0.5S e ANSI C12.1, EN62053-23 CL 2
• 4 contatori di energia totali trifase, 48 parziali trifase e 12 totali singola fase utilizzabili secondo il criterio della tariffa in uso (semplice, bioraria o multioraria)
• Analisi armonica (FFT) fino alla 63a armonica con indicazione numerica (corrente e tensione)
• Rilevamento sorgente armoniche
• Memorizzazione di fino a 10.000 eventi: allarme, min, max, stato ingresso digitale, stato uscita digitale come controllo remoto, comandi di reset
• 3 porte di comunicazione indipendenti: porta seriale RS 422/485 (opzionale) porta seriale RS232 + orologio (opzionale) porta Ethernet (opzionale)
• Protocollo MODBUS RTU e TCP, JBUS, compatibile iFIX SCADA
• Funzione orologio (senza back-up)

Convertitore modulare Smart della qualità della rete tipo PQT H 1
Scheda tecnica
