Comportamento termico delle coperture nella stagione invernale

Il parametro principale per determinare le dispersioni termiche invernali (in regime assimilabile a quello stazionario) è la trasmittanza termica  (generalmente denominata U o U-value), che rappresenta il flusso di calore che attraversa una superficie unitaria sottoposta a differenza di temperatura pari ad 1°C. La norma di riferimento per il calcolo della trasmittanza termica è la UNI EN ISO 6946:1999.

Il calcolo della trasmittanza

Il reciproco del valore di trasmittanza corrisponde alla sommatoria dei vari contributi di resistenza termica che concorrono al calcolo.

dove:

• R_si è la resistenza liminare della superficie interna della struttura misurata in [m²K/W];
• S/λ è la resistenza termica di uno o più strati di materiale omogeneo misurata in [m²K/W];
• R_n = 1/C è la resistenza termica di strati di materiale non omogeneo misurato in [m²K/W];
• R_a è la resistenza termica di eventuali intercapedini in [m²K/W];
• R_se è la resistenza liminare della superficie esterna della struttura misurata in [m²K/W].

La resistenza di uno strato omogeneo corrisponde al suo spessore (in metri) diviso per la conduttività (W/mK) del materiale di cui è costituito. Per un elemento di costruzione a più strati, la resistenza di tutti gli strati deve essere sommata.

Per un elemento non omogeneo, ovvero caratterizzato da proprietà termiche non uniformi (è il caso degli strati che presentano al loro interno delle cavità d’aria, quali ad esempio i solai in laterocemento) si deve fare riferimento alla conduttanza C dello strato, espressa in W/m²K, che rappresenta il flusso di calore che avviene unicamente per via conduttiva all’interno del solido in esame.

I valori di conduttanza sono riportati nelle apposite norme di riferimento (UNI 10355) o sono ricavabili dai certificati di prova forniti direttamente dai produttori.

Le resistenze superficiali (liminari) tengono conto degli scambi di calore per convezione e per irraggiamento che avvengono tra la superficie e l’aria interna (R_si) e la superficie e l’aria esterna (R_se). Esse vengono a dipendere essenzialmente dal grado di esposizione e dalla qualità delle superfici.

Questi valori sono normati nella UNI EN ISO 6946 a seconda della direzione del flusso di calore: per le coperture si hanno tipicamente i seguenti valori: R_si =0.10 m²K/W ed R_se=0.04 m²K/W, rappresentativi di superfici con emissività pari a 0.9.

Ciascuna cavità o intercapedine contribuisce con una propria resistenza. All’interno dell’intercapedine avvengono scambi di tipo convettivo e radiativo. Le intercapedini presenti in edilizia nei solai di copertura hanno, tipicamente, una resistenza termica pari a 0.16 W/m²K.

La resistenza termica relativa a strati d’aria risulta essere fortemente influenzata dalla velocità dell’aria stessa. In generale, si può dire che, laddove l’aria è ferma, essa presenta il massimo valore di resistenza: la componente convettiva della resistenza termica dell’intercapedine diminuisce all’aumentare della velocità dell’aria.

La resistenza termica totale di un componente per edilizia, contenente un’intercapedine d’aria fortemente ventilata, si ottiene trascurando la resistenza termica dell’intercapedine d’aria e di tutti gli altri strati che separano detta intercapedine dall’ambiente esterno. L’aria in un’intercapedine fortemente ventilata si trova, infatti, alla stessa temperatura dell’aria esterna.

Il calcolo si completa includendo una resistenza termica superficiale esterna corrispondente all’aria immobile, ovvero uguale alla resistenza termica superficiale interna del medesimo componente, poiché il rivestimento costituisce un riparo dal vento.

Spessori di intercapedine d’aria superiori a 15-25 mm non comportano apprezzabili incrementi della resistenza termica, in quanto i moti convettivi naturali che si instaurano oltre questo spessore vanificano l’effetto di resistenza termica per conduzione dovuto allo strato d’aria.

Inoltre, se l’intercapedine fosse delimitata da superfici aventi bassi valori di emissività emisferiche, si avrebbe una riduzione dello scambio radiativo, e quindi un corrispondente incremento della resistenza di intercapedine (dell’ordine di 2-3 volte).

Il flusso di calore che attraversa un elemento di chiusura, in regime stazionario, dipende dalla trasmittanza dello stesso, dalla differenza fra la temperatura esterna e quella interna e dalla superficie dell’elemento.

La trasmittanza termica risulta dunque essere legata alle caratteristiche dei materiali che costituiscono la struttura e alle condizioni di scambio termico liminare.

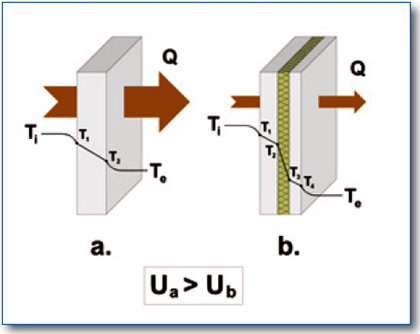

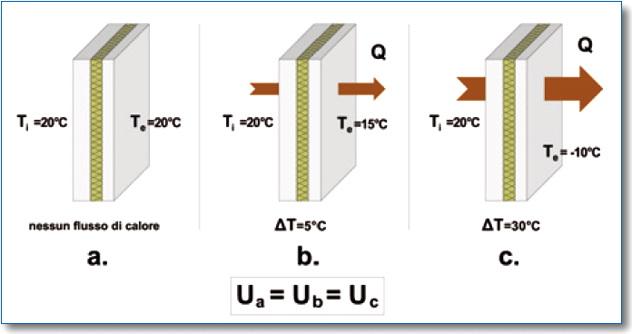

Attraverso questo parametro è possibile stimare quantitativamente il flusso di calore (di tipo conduttivo) che interessa l’elemento, in condizioni stazionarie (figure 1 e 2):

in cui ΔT = T_e – T_i è la differenza tra la temperatura esterna e la temperatura interna.

Per come è definito, Q è negativo quando il calore è ceduto all’ambiente esterno e positivo in caso di guadagno di calore.
