Campo di impiego

Generatore termico modulare per la realizzazione di centrali termiche

Descrizione del prodotto

Modulo XL è la linea di generatori modulari proposta da ATAG Italia per soddisfare la richiesta di caldaie e generatori termici modulari caratterizzati da potenze termiche sempre più elevate, ingombri ridotti e costi contenuti.Modulo XL Top per edificio industrialeModulo XL permette di ottimizzare e velocizzare la realizzazione delle centrali termiche, rispondendo alle esigenze della committenza grazie all’altissima flessibilità sia di potenza che di soluzioni. Può essere posizionato sia in locale tecnico che a cielo libero, in conformità alle norme di sicurezza vigenti (D.M.I. n. 74 del 12 aprile 1996).

I generatori modulari sono disponibili in Versione R, solo riscaldamento, o RS, Riscaldamento e ACS.

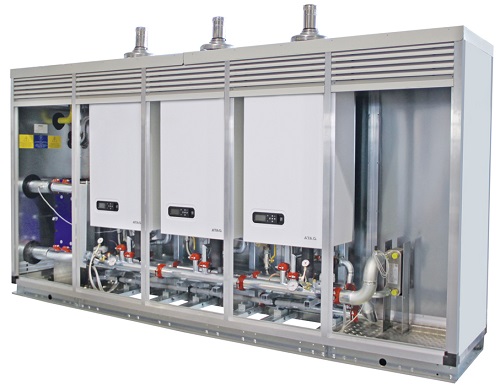

Modulo XL Top schienato e in linea

Questo generatore termico modulare a condensazione cabinato viene utilizzato esternamente e garantisce massimo risparmio energetico, minime emissioni inquinanti, rapidità e semplicità di installazione, ingombri ridotti e una potenza da 167 a 1040 kW.

Modulo XL Top
Modulo XL Top schienato e in linea

È particolarmente indicato nelle situazioni in cui:

  • La centrale termica non risponda alle norme di sicurezza,
  • La centrale termica debba essere installata sul tetto,
  • La centrale termica si trovi fuori del volume dell’edificio,
  • Sia necessario ampliare gli impianti esistenti.

Caratteristiche:

  • Soluzioni per riqualificazioni di centrali termiche e nuove installazioni
  • Doppio scambiatore di calore e doppio circolatore per una elevata sicurezza di esercizio-modello 110/116/140
  • Versioni con caldaie murali solo riscaldamento / produzione ACS tramite accumulo esterno
  • Circolatore ad alta efficienza modulante in classe A
  • Regolazione climatica di serie
  • Condensazione con camera di combustione stagna tipo C
  • Marcatura efficienza energetica ****
  • Marcatura bassissimo inquinamento CLASSE NOx 5
  • Scambiatore di calore a tubi lisci d’acciaio inossidabile brevettato ATAG OSS
  • Elevata modulazione di potenza in fase di produzione ACS e riscaldamento
  • Temperatura uscita fumi fino a +1 °C rispetto alla temperatura di ritorno riscaldamento
  • Possibilità di funzionamento a GPL mediante l’apposito kit di trasformazione

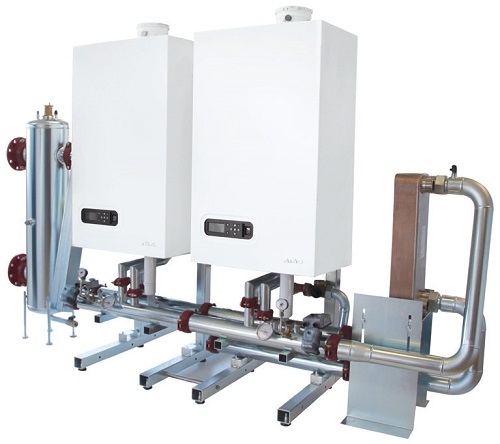

Modulo XL Easy in linea

XL Easy è il generatore termico a condensazione modulare per uso professionale in locale tecnico, caratterizzato da massimo risparmio energetico, minime emissioni inquinanti, rapidità e semplicità dell’installazione, ingombri ridotti e potenza da 167 a 1040 kW.

Questa soluzione è particolarmente indicata in caso di centrale termica non rispondente alle norme di sicurezza, da installare sul tetto, fuori del volume dell’edificio o per l’ampliamento degli impianti esistenti.

Modulo XL Easy in linea
Modulo XL Easy in linea

Caratteristiche:

  • Potenza da 167,3 a 520 kW
  • Posizionabile contro parete, accesso ai generatori frontale
  • Attacchi a sinistra
  • Set circuito primario con equlibratore o scambiatore di calore
  • Set alta efficienza sanitaria con equilibratore o scambiatore di calore

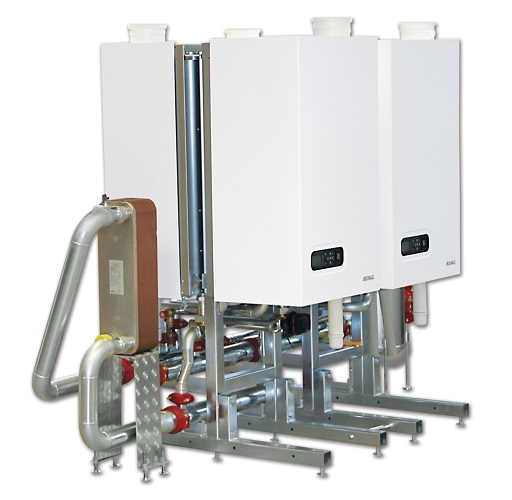

Modulo XL Easy Schienato

XL Easy Schienato è il generatore termico a condensazione modulare per uso professionale in locale tecnico, capace di garantire massimo risparmio energetico, minime emissioni inquinanti, installazione semplice e veloce, ingombri ridotti e potenza da 167 a 1040 kW.

Il suo impiego è particolarmente indicato in caso di centrale termica non rispondente alle norme di sicurezza, centrale termica da installare sul tetto, centrale termica fuori del volume dell’edificio ed ampliamento degli impianti esistenti.

Modulo XL Easy Schienato
Modulo XL Easy Schienato

Caratteristiche:

  • Potenza da 167,3 a 1040 kW
  • Accesso ai generatori fronte e retro
  • Attacchi a sinistra
  • Set circuito primario con equlibratore o scambiatore di calore
  • Set alta efficienza sanitaria con equilibratore o scambiatore di calore

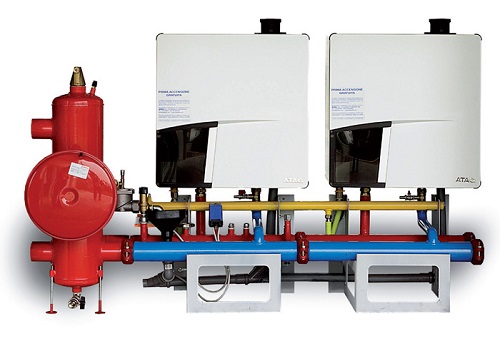

Modulo Q EASY basso

Il generatore termico modulare a condensazione Q EASY basso viene assemblato e impiegato nel locale tecnico con altezze ridotte. Disponibile nelle versioni con caldaie murali solo riscaldamento o produzione ACS tramite accumulo esterno si caratterizza per il massimo risparmio energetico, le emissioni inquinanti estremamente contenute, l’installazione semplice e rapida, gli ingombri ridotti e una potenza da 102 a 480 kW.

Si tratta di una soluzione particolarmente indicata in caso di centrale termica non rispondente alle norme di sicurezza, centrale termica da installare sul tetto, centrale termica fuori del volume dell’edificio o ampliamento degli impianti esistenti.

Modulo Q Easy Basso
Modulo Q EASY basso

Caratteristiche:

  • Elevata modularità grazie ai generatori multipli in cascata idraulica.
  • Generatore termico a camera stagna che garantisce massima sicurezza prelevando l’aria di combustione e scaricando i gas combusti all’esterno.
  • Scambiatore di calore OSS in acciaio inox di alta qualità, resistente alla corrosione e all’usura, per un trasferimento di calore ottimale in qualsiasi situazione.
  • Condensazione ottenuta grazie al raffreddamento spinto dei gas combusti il cui vapore acqueo precipita nello scambiatore sotto forma di acqua cedendo calore utile per l’impianto. Si ottiene, in questo modo, un elevato rendimento con temperatura di uscita fumi fino a +1 °C rispetto alla temperatura di ritorno dell’impianto di riscaldamento.
  • Elevata modulazione di potenza in funzione della richiesta di calore dell’impianto, dal 20% al 100%, e adattamento del circolatore in proporzione alla potenza termica erogata e al differenziale di temperatura impianto.
  • Elevate portate in produzione sanitaria grazie alla tecnologia dello scambiatore di calore OSS.
