NO-Flex: piastra per installazione di pannelli FV di grandi dimensioni

Campo di impiego

installazione di pannelli FV di grandi dimensioni

Descrizione del prodotto

No-Flex è la piastra sviluppata da Sun Ballast per l’installazione di pannelli fotovoltaici di grandi dimensioni. Si tratta di una soluzione che garantisce resistenza e durata nel tempo dell’impianto fotovoltaico e risponde con prontezza ed efficacia a precise esigenze tecniche.NO-Flex: piastra per installazione di pannelli FV di grandi dimensioniNo-Flex risponde alle richieste del moderno mercato del fotovoltaico, interessato dalla crescente domanda di pannelli di grandi dimensioni in quanto capaci di apportare grandi benefici in termini di efficienza dell’impianto grazie a una maggiore quantità di energia rinnovabile prodotta.

Insieme a grandi benefici emergono, però, difficoltà legate alle aumentate dimensioni dell’installazione, che comportano una minore resistenza ai carichi di vento e neve, sia a causa dell’aumento delle dimensioni che per l’assottigliamento dei pannelli.

Caratteristiche di No-Flex

Sun Ballast ha sviluppato No-Flex, la piastra in acciaio che viene posizionata e fissata direttamente sulle zavorre che presentano già un inserto filettato M8.

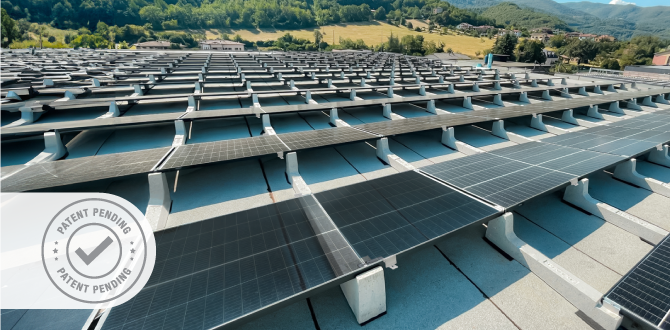

Questa soluzione è brevettata per i pannelli di grandi dimensioni posati in orizzontale grazie all’inserimento di un ulteriore zavorra nel centro dei pannelli che permette di fissare i moduli in più punti e di aumentare la stabilità del pannello stesso.No-Flex per pannelli di grandi dimensioniVantaggi generati dall’impiego di No-Flex:

  • aumenta la resistenza al vento dell’intero impianto fotovoltaico grazie all’incremento di carico statico
  • aumenta la resistenza del carico neve
  • evita la flessione centrale dei pannelli
  • rispetta i parametri d’appoggio dei moduli garantiti dalla casa produttrice.

L’aumento della resistenza ai carichi è garantito dall’aggiunta di una terza zavorra centrale e della staffa No-Flex a cui poi viene fissato il pannello tramite l’utilizzo di morsetti. Ne consegue un’elevata resistenza alle sollecitazioni che potrebbero danneggiare il pannello.

Inoltre, l’aumento dei punti di fissaggio da 4 a 6 migliora la resistenza strutturale e rende il sistema meccanicamente più robusto, sia in caso di sollecitazioni estreme che per quelle ripetute nel tempo.

Standard qualitativi certificati con test di carico

Sun Ballast si serve di un ufficio Tecnico e del reparto Ricerca e Sviluppo per certificare la validità di No-Flex tramite prove di laboratorio con due differenti tipologie di prove di carico:

  • carico distribuito,
  • carico puntuale.

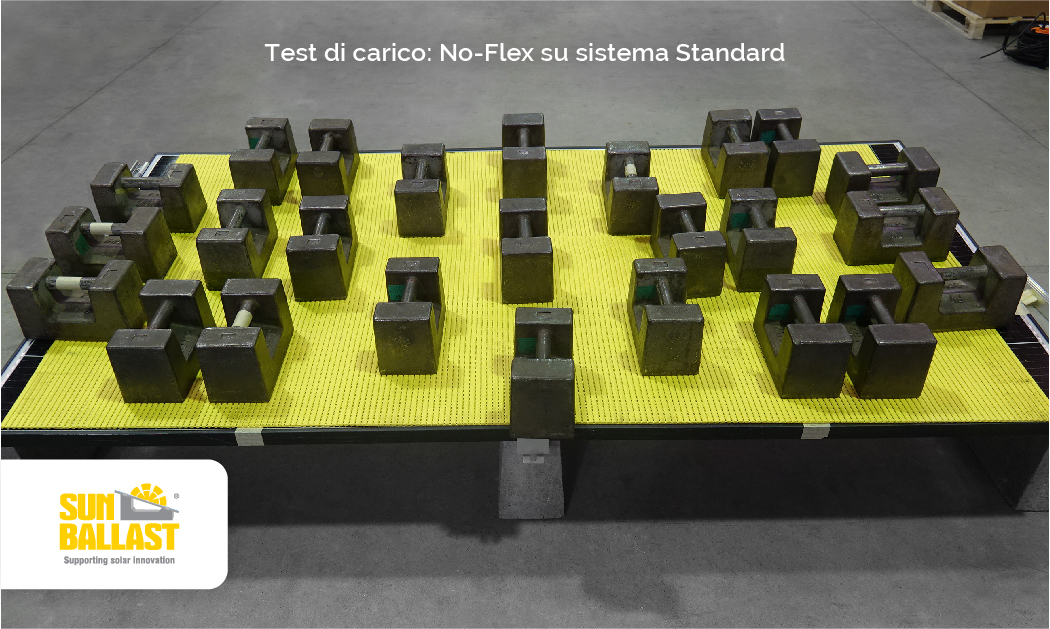

Lo scopo del test è studiare eventuali rotture, distacchi e malfunzionamenti a seguito del sovraccarico di pesi applicati. Nello specifico, per l’esecuzione del test, i pesi sono stati distribuiti su tutto il pannello, su lati precisi, su punti localizzati e anche sulla staffa.Test di carico su sistema StandardDai calcoli effettuati in laboratorio sono emersi i seguenti valori di resistenza al carico:

  • fino a 6000 Pa per il sistema Connect,
  • fino a 2400 Pa per il sistema Standard,
  • resistenza di oltre 100 Kg per la staffa.

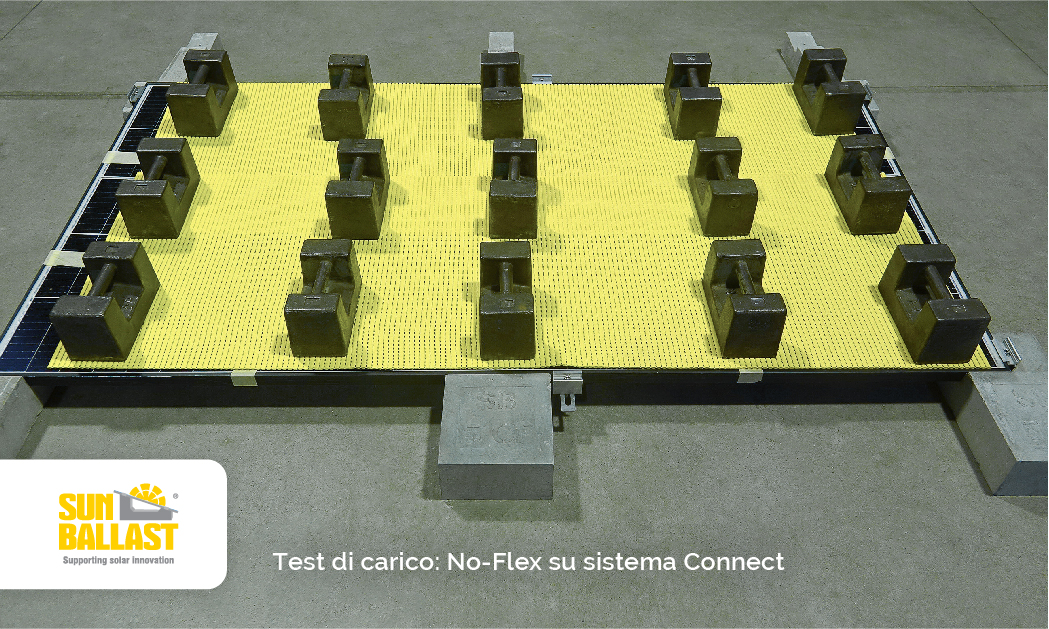

Test di carico su sistema ConnectNello specifico vengono impiegati due tipi di staffa: una per il sistema Connect e una per il sistema Standard.

Per il sistema Connect, No-Flex è disponibile come staffa a “L” che viene fissata sulle 3 diverse tipologie di zavorre che caratterizzano il sistema stesso. Per il sistema Standard, viene proposta, invece, una staffa dritta con 3 asole che viene fissata sulla zavorra aggiuntiva posta centralmente, rendendo il pannello più saldo al sistema.

Sun Ballast ha, inoltre, integrato No-Flex nel software di progettazione gratuito InSun permettendo di calcolare la necessaria resistenza ai carichi del pannello, la corretta posa e la garanzia. Su InSun è possibile, poi, ottenere in tempo reale la compatibilità del sistema utilizzato con il pannello scelto.
