Sistema di fissaggio per facciate in lamiera grecata novotegra

Campo di impiego

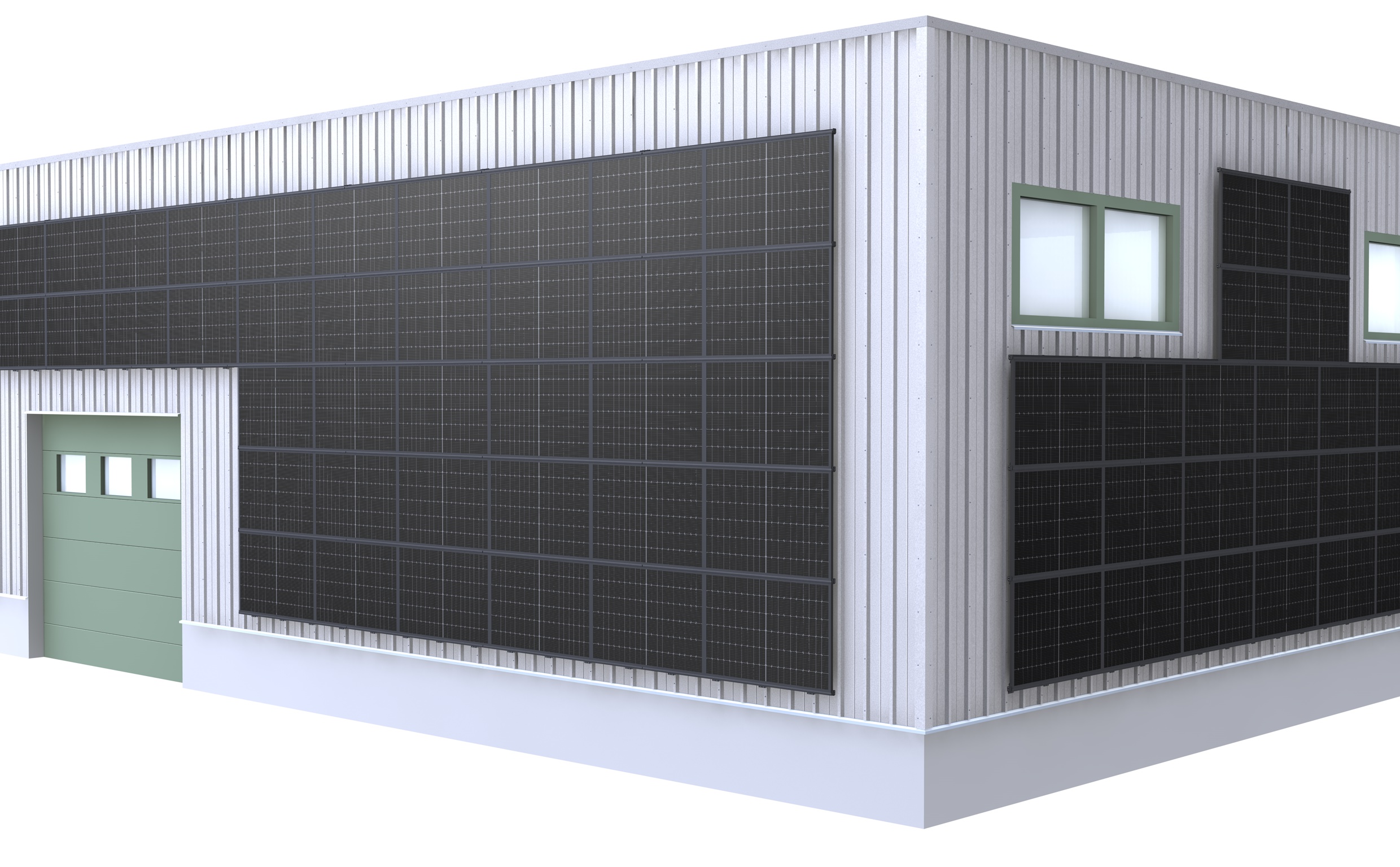

Ancoraggio di sistemi fotovoltaici su facciate in lamiera grecata

Descrizione del prodotto

novotegra propone il sistema di fissaggio per facciate in lamiera realizzato con materiali di alta qualità che, grazie all’elevata resistenza alla corrosione e alla loro durata, garantiscono sicurezza e stabilità.

Questi sistemi possono essere utilizzati sulle pareti in lamiera grecata che si trovano troviamo spesso in contesti industriali e commerciali.

Sistema di fissaggio per facciate in lamiera grecata novotegra

Per venire incontro alle diverse esigenze installative, esistono 2 varianti di questa soluzione, da utilizzare con delle particolari accortezze date dalla posizione verticale dell’impianto:

1) Sistema a incastro per facciate con profili corti e fissaggio diretto

In questo caso i profili non vengono fissati direttamente sulla copertura, bensì sopra dei binari corti che vengono fissati sul tetto ad intervalli regolari.

Sistema a incastro per facciate con profili corti e fissaggio diretto

Sistema a incastro per facciate con profili corti e fissaggio diretto.

2) Sistema a incastro con morsetto per lamiera grecata e fissaggio diretto

Qui i binari vengono fissati direttamente alla lamiera trapezoidale del tetto utilizzando un apposito morsetto con attacco laterale.

Sistema a incastro con morsetto per lamiera grecata e fissaggio diretto

Sistema a incastro con morsetto per lamiera grecata e fissaggio diretto.

I moduli fotovoltaici possono essere fissati sia verticalmente che orizzontalmente senza morsetti e senza tensioni mediante l’impiego dei profili ad incastro di colore nero.

Il fissaggio della staffa e del profilo avviene a lato della cresta della lamiera per mezzo di viti autofilettanti, utilizzabili anche con lamiere sottili a partire da 0,4 mm di spessore, che impediscono fenomeni corrosivi tipici nei trucioli metallici.

Questo sistema di montaggio, studiato nei minimi dettagli grazie all’esperienza pluriennale nel settore di novotegra, permette di avere flessibilità nella progettazione e di realizzare un montaggio facile e veloce. Inoltre, il montaggio diretto sulla lamiera permette di avere un collegamento elettricamente conduttivo tra il sistema novotegra e la facciata dell’edificio.

Con Solar-Planit, strumento on-line gratuito sviluppato da ingegneri esperti per il sistema di montaggio novotegra, è possibile configurare il sistema ed effettuare il calcolo statico in modo veloce, semplice e a norma secondo Eurocode.
